LS-PG56-63ZY125 Dc планетарен редуктор

LS-PG56-63ZY125 Dc планетарен редуктор България

Приложения:

Роботика, Автоматични брави, Клапан, Кутия за рекламна лампа, Косачка-робот, Оптично оборудване, Електрическа завеса; Оборудване за пречистване на вода, слънчев тракер, количка за голф и др.

Преглед на всички категории

Описание:

Име на продукта: LS-PG56-63ZY125 Dc планетарен редуктор
Тип на двигателя: Комутатор с въглеродна четка
Тип на предавката: Право зъбно колело планетна редукторна глава
Диаметър на скоростната кутия: 56mm
Материал на корпуса на скоростната кутия: 1045 Steel
Материал на скоростната кутия: 40Cr стомана, прахова металургия, пластмасови съоръжения
Материал на вала: 40Cr стомана
Опора на изходящия вал: Двоен лагер
Посока на въртене: CW / CCW обратим
Номинално напрежение: 6V/9V/12V/18V/24V/36V/48V
Измерена скорост: 1rpm до 1500rpm персонализирани
Номинален въртящ момент: 0.85-30N.m
OEM & ODM услуга: На разположение
Сертификат: CE, ROHS, REACH
Енкодер: Магнитен енкодер
Конфигурация на вала: D-изрез, шпонков канал, кръгъл, шестоъгълен, шлицов или друг тип, дължината на вала може да се персонализира
Елемент за персонализиране: Напрежение, скорост, въртящ момент, фланец, вал, IP рейтинг
Допълнителни изисквания: Водещ проводник, конектор, съединител, енкодер или други части

Приложения:

Роботика, Автоматични брави, Клапан, Кутия за рекламна лампа, Косачка-робот, Оптично оборудване, Електрическа завеса; Оборудване за пречистване на вода, слънчев тракер, количка за голф и др.




Данни за двигателя


Модел Номинално напрежение VDC Скорост на празен ход r/min Ток на празен ход A Номинална скорост r/min Номинален въртящ момент mN.m Изходна мощност W Номинален ток A Въртящ момент при спиране mN.m Ток на спиране A
63ZY125-2430 24 3000 0.50 2500 265 65 4.6 950 15.2
63ZY125-2435 24 3500 0.80 2800 320 95 6.0 1100 19.3
63ZY125-2440 24 4000 1.20 3200 450 150 9.0 1200 22.6


Технически данни на редукторния мотор


(63ZY125-2430 DC двигател)

Коефициент на намаление 3.6 4.25 7.5 13 15 18 27 32 47 55 65 76 115 135 168
Брой влакове 1 1 1 2 2 2 2 2 3 3 3 3 3 3 4
Дължина (L) (mm) 53 53 53 61 61 61 61 61 72 72 72 72 72 72 84
Скорост на празен ход (об/мин) 833 706 400 230 200 167 111 94 64 54 46 39 26 22 18
Номинална скорост (об/мин) 694 588 333 192 167 139 92 78 53 45 38 33 21 18 15
Номинален въртящ момент (Nm) 0.85 1.0 1.7 2.7 3.2 3.8 5.7 6.8 9.0 10 12.5 14.7 22 26 30
Макс. допустимо натоварване (Nm) 6 6 6 25 25 25 25 25 50 50 50 50 50 50 90


(63ZY125-2440 DC двигател)

Намаляване Ratio 3.6 4.25 7.5 13 15 18 27 32 47 55 65 76 115 135 168
Брой влакове 1 1 1 2 2 2 2 2 3 3 3 3 3 3 4
Дължина (L) (mm) 53 53 53 61 61 61 61 61 72 72 72 72 72 72 84
Скорост на празен ход (об/мин) 1111 941 533 308 267 222 148 125 85 73 62 53 35 29 24
Номинална скорост (об/мин) 888 752 426 246 213 177 118 100 68 58 49 42 27 24 19
Номинален въртящ момент (Nm) 1.4 1.7 3.0 4.7 5.4 6.5 9.8 11 15 18 21 25 30 30 30
Макс. допустимо натоварване (Nm) 6 6 6 25 25 25 25 25 50 50 50 50 50 50 90
* Забележка: Това са само типични технически данни, специално изискване може да бъде персонализирано.

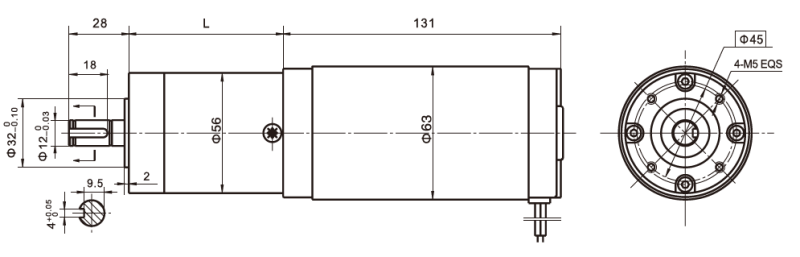

Механично измерение


800 图纸

* Забележка: Моторните части като размер на вала, енкодери, кабели и конектори могат да бъдат персонализирани.
