Приложения:
Роботика, система за интелигентни домашни уреди, автоматично заключване на врати, медицинско оборудване, вендинг машина, апарат за красота, Baby Caib, автоматизация на офиса и др.
Описание:

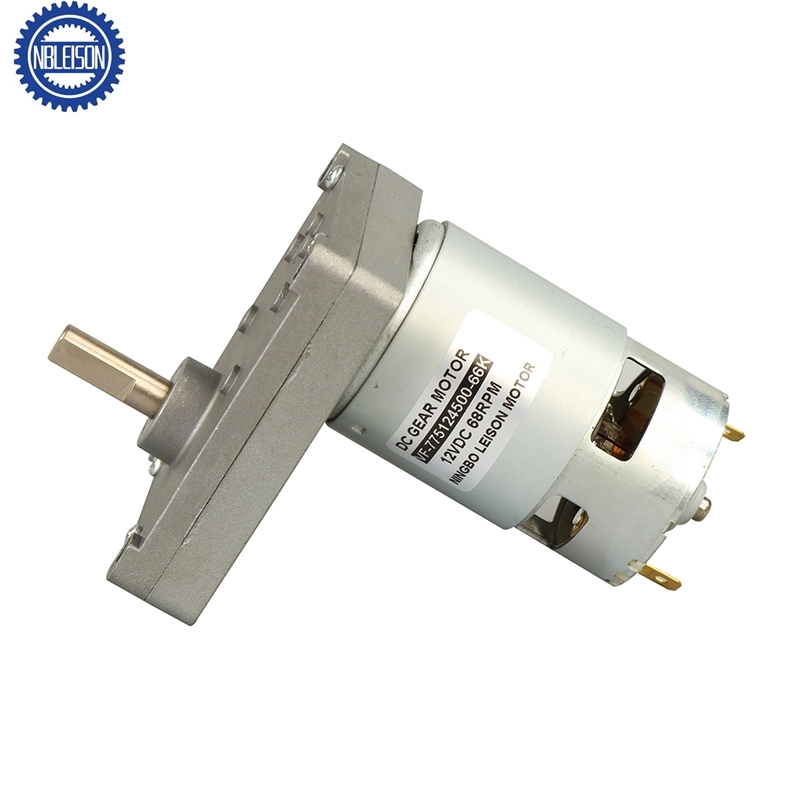

| Наименование на продукта | LS-VF-775 Dc мотор-редуктор |
| Тип двигател | въглерод-четка комутатор |
| Тип зъбно колело | Spur скоростна кутия |
| Материал Geartrain | Метални съоръжения/Пластмасови съоръжения за прахова металургия |
| Посока на въртене | CW / CCW обратим |
| Номинално напрежение | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Измерена скорост | 1rpm до 100rpm персонализирани |
| Номинален въртящ момент | 5kg.cm-30kg.cm |
| OEM и ODM услуга | На разположение |
| сертификат | CE, ROHS, REACH |
| Encoder | Магнитен енкодер |
| Конфигурация на вала | D-образен, шпонков, кръгъл, шестоъгълен, шлицов или друг тип, дължината на вала може да се персонализира |
| Елемент за персонализиране | напрежение, скорост, въртящ момент, фланец, вал, IP рейтинг |
| Допълнителни изисквания | Водещ проводник, конектор, съединител, енкодер или други части |
Приложения:
Роботика, система за интелигентни домашни уреди, автоматично заключване на врати, медицинско оборудване, вендинг машина, апарат за красота, Baby Caib, автоматизация на офиса и др.
| Данни за двигателя |
|
Модел на мотора |
Номинален волт. |
Без товар |
Натоварване |
стабилен |
|||||
|
АКТУАЛНО |
Скорост |
АКТУАЛНО |
Скорост |
Въртящ момент |
Изходяща мощност |
Въртящ момент |
АКТУАЛНО |
||
|
V |
mA |
/ мин |
mA |
/ мин |
gf • cm |
W |
gf • cm |
mA |
|
|
RS-775123000 |
12 |
220 |
3000 |
1000 |
2200 |
350 |
7.7 |
1400 |
3.5 |
|
RS-7751245 00 |
12 |
450 |
4500 |
2000 |
3300 |
500 |
16.5 |
2000 |
6.5 |
|
RS-775126000 |
12 |
900 |
6000 |
4000 |
4500 |
750 |
34 |
3000 |
13.0 |
|
RS-775243000 |
24 |
110 |
3000 |
500 |
2200 |
350 |
7.7 |
1400 |
1.8 |
|
RS-775244500 |
24 |
230 |
4500 |
1000 |
3300 |
500 |
16.5 |
2000 |
3.3 |
|
RS-775246000 |
24 |
450 |
6000 |
2000 |
4500 |
750 |
34 |
3000 |
7.0 |
|
* Забележка: Това са само типични технически данни, специални изисквания могат да бъдат персонализирани. |
|||||||||
Как да изчислим двигателя с изходните характеристики на скоростната кутия?
1. Изходна скорост (на празен ход) = Скорост на двигателя (на празен ход)/Коефициент на намаляване
2. Изходен въртящ момент=Въртящ момент на двигателя*Коефициент на намаляване*Ефективност на скоростната кутия
например:
VF-775126000-36K
1. Изходна скорост (без товар) = 6000/ 36≈167RPM
2. Изходен въртящ момент= 750* 36* 73%=19170gf.cm=19.17kgf.cm≈1.9Nm
| Данни за скоростната кутия |
|
Брой етапи |
3 степенна редукция |
4 степенна редукция |
5 степенна редукция |
|
Коефициент на намаляване |
36, 66, 94 |
139、155、196、219、277 |
322、392、456、555、833 |
|
Макс. Работен въртящ момент |
10 кгс. См |
20 кгс. См |
30 кгс. См |
|
Макс. Момент на прекъсване на предавката |
30 кгс. См |
60 кгс. См |
90 кгс. См |
|
Максимална ефективност на предавката |
73% |
65% |
59% |

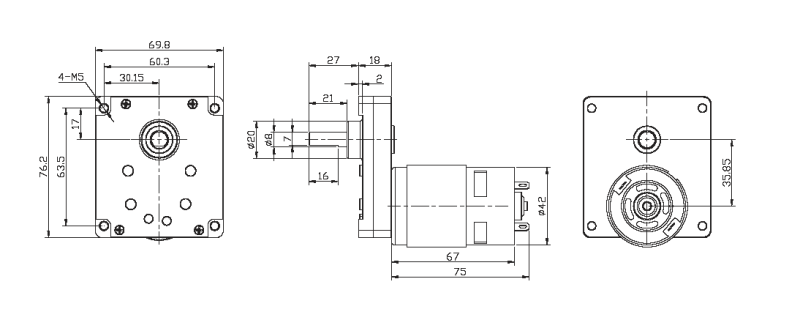

| Механични размери |
* Забележка: Моторните части като размер на вала, енкодери, кабели и конектори могат да бъдат персонализирани.
