Aplikace:
Robotika, automatizační zařízení, balicí zařízení, lékařské vybavení, solární zařízení, čerpadlo, kuchyňský robot, robotická sekačka na trávu atd.;
Popis:

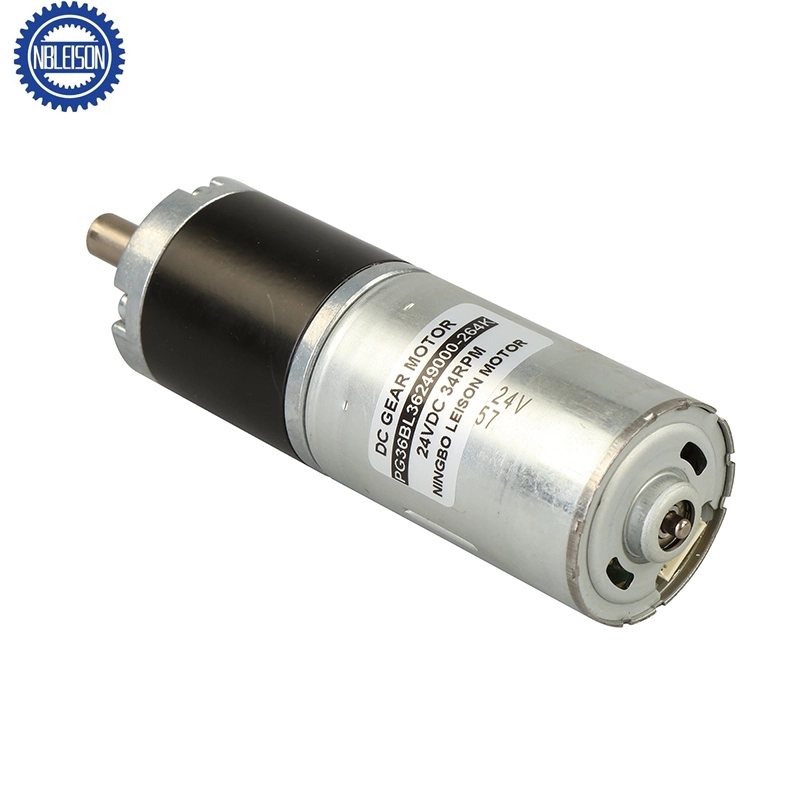

| Jméno výrobku: | LS-PG36BL36 DC planetový převodový motor |
| Typ motoru: | bezuhlíkový komutátor |
| Typ zařízení: | Planetová převodovka s přímým ozubeným kolem |
| Průměr převodovky: | 36mm |
| Materiál skříně převodovky: | 1045 Steel |
| Materiál převodovky: | Ocel 40Cr, prášková metalurgie, plastové ozubené kolo |
| Materiál hřídele: | Ocel 40Cr |
| Podpora výstupního hřídele: | Dvojité kuličkové ložisko |
| Směr otáčení: | CW / CCW reverzibilní |
| Jmenovité napětí: | 6V/9V/12V/18V/24V/36V/48V |
| Jmenovitá rychlost: | 1 ot./min až 1500 ot./min |
| Jmenovitý moment: | 0.5kgf.cm-200kgf.cm |
| Služba OEM a ODM: | Dostupný |
| Certifikát: | CE, ROHS, REACH |
| Kodér: | Magnetický kodér |
| Konfigurace hřídele: | D-řez, klínová drážka, kulatý, šestihranný, drážkovaný nebo jiný typ, délka hřídele lze přizpůsobit |
| Položka přizpůsobení: | napětí, otáčky, moment, příruba, hřídel, IP |
| Dodatečné požadavky: | Vodič, konektor, spojka, kodér nebo jiné části |
Aplikace:
Robotika, automatizační zařízení, balicí zařízení, lékařské vybavení, solární zařízení, čerpadlo, kuchyňský robot, robotická sekačka na trávu atd.;
| Data převodovky |
| Počet fází | 1stupňová redukce | 2stupňová redukce | 3stupňová redukce | 4stupňová redukce | 5stupňová redukce |
| Poměr snížení | 3.7, 5.2 | 13.7, 19.2, 26.9 | 50.9, 71.2, 99.5, 139, | 188, 264, 369, 516, 721, | 699, 977, 1367, 1911, 2672, 3736, |
| Délka převodovky "L" mm | 25.1 | 32.3 | 38.5 | 44.7 | 50.9 |
| Max. Provozní točivý moment | 10 kgf-cm | 20 kgf-cm | 50 kgf-cm | 50 kgf-cm | 50 kgf-cm |
| Max. Krouticí moment při přetržení převodovky | 30 kgf-cm | 60 kgf-cm | 150 kgf-cm | 150 kgf-cm | 150 kgf-cm |
| Účinnost převodů | 90% | 81% | 73% | 65% | 59% |
| Údaje o motoru |
| Název motoru | Jmenovitý Volt. PROTI | Bez zátěže | Zatěžovací moment | Zastavovací moment | |||||
| Proud | Rychlost | Proud | Rychlost | točivý moment | Výstupní výkon | točivý moment | Proud | ||
| mA | r / min | mA | r / min | gf • cm | W | gf • cm | mA | ||
| BL36244900 | 24 | ≤220 | 4900 | ≤760 | 4000 | 300 | 13.3 | 2442 | 5288 |
| BL36126000 | 12 | ≤460 | 6000 | ≤2408 | 4658 | 342 | 13.6 | 1565 | 9217 |
| * Poznámka: Jsou to pouze typické technické údaje, speciální požadavky lze přizpůsobit. | |||||||||

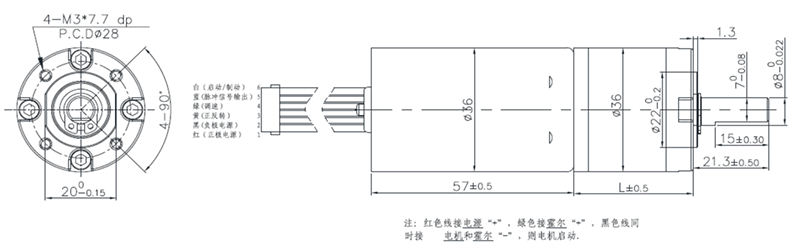

| Mechanická dimenze |
* Poznámka: Části motoru, jako je velikost hřídele, kodéry, kabely a konektory, lze přizpůsobit.
