Applikationer:
Robotik, automatiseringsudstyr, emballeringsudstyr, medicinsk udstyr, solenergiudstyr, pumpe, foodprocessor, robotplæneklipper osv.;
Beskrivelse:
| Produktnavn: | LS-80BL DC børsteløs motor |
| Motortype: | Brushless |
| Konstruktion: | Permanent magnet |
| Antal polakker: | 8 eller 4 |
| Lejetype: | Kugleleje |
| Nominel spænding: | 12V/18V/24V/36V/48V |
| Nominel hastighed: | 1000 rpm til 8000 rpm tilpasset |
| Udgangseffekt: | 220-500 W |
| OEM & ODM Service: | tilgængelig |
| Certifikat: | CE, ROHS, REACH |
| Koder: | OK |
| Akselkonfiguration: | D-cut, rund eller anden type, skaftlængde kan tilpasses |
| Tilpasningselement: | Spænding, hastighed, drejningsmoment, aksel, IP-klassificering |
| Yderligere krav: | Ledningsledning, stik, encoder eller andre dele |
Applikationer:
Robotik, automatiseringsudstyr, emballeringsudstyr, medicinsk udstyr, solenergiudstyr, pumpe, foodprocessor, robotplæneklipper osv.;
| Generelle specifikationer |
| Vare | Specification |
| Winding type | Stjerne |
| Hall Effekt vinkel | 120° elektrisk vinkel |
| Isoleringsklasse | B |
| Ambient Temperature Range | -20 ° C ~ + 50 ° C |
| Isolationsmodstand | 100MΩ Min.500V DC |
| Dielektrisk styrke | 1000V AC 1 minut |
| Motordata |
| Model | Antal poler | Antal faser | Rated Voltage | Nominel hastighed | Nominel drejningsmoment | Nominel strøm | Udgangseffekt | Topmoment | Maksimal strøm | Moment konstant | Tilbage EMF | Kropslængde | Masse |
| VDC | RPM | nm | Amps | Watts | nm | Amps | Nm/ampere | V/KRPM | mm | kg | |||
| 80BL01 | 4 | 3 | 48 | 3000 | 0.7 | 8.5 | 220 | 2.45 | 25 | 0.115 | 1.2 | 111 | 3 |
| 80BL02 | 310 | 3000 | 1.1 | 1.9 | 350 | 3.5 | 6.5 | 0.741 | 77.5 | 131 | 4.5 | ||
| 80BL03 | 310 | 3000 | 1.6 | 2.2 | 500 | 6.6 | 7 | 0.74 | 77.5 | 161 | 6 | ||
| * Bemærk: Det er kun typiske tekniske data, særlige krav kan tilpasses. | |||||||||||||
Advarsel 1: Det maksimale drejningsmoment er kun angivet med henblik på ydeevneberegninger. Kør i nærheden, eller i denne tilstand vil motoren blive beskadiget.
Bemærk: Hall sensor strømforsyningsspænding +5 til +20VDC

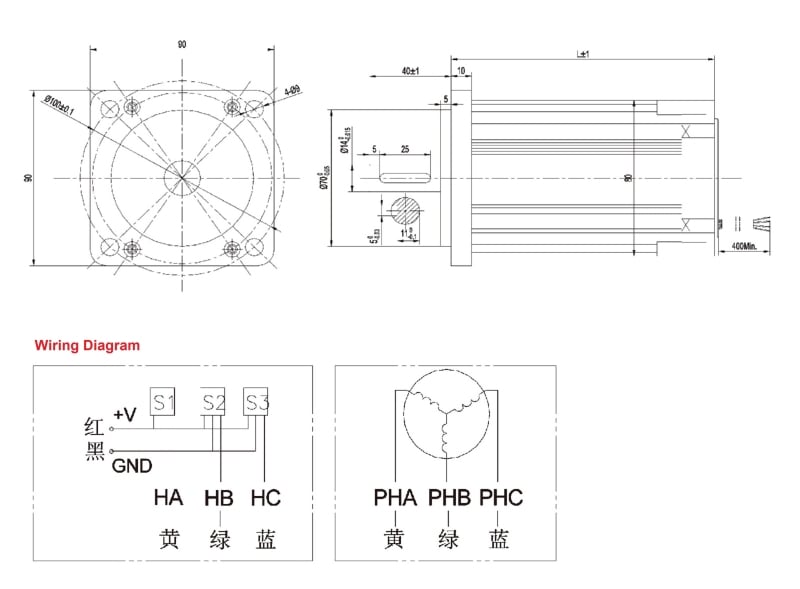

| Mekanisk dimension |
* Bemærk: Motordelene såsom akselstørrelse, indkodere, kabler og stik kan tilpasses.
