Anwendungen:
Robotik, Automatisierungsgeräte, Verpackungsgeräte, medizinische Geräte, Solargeräte, Pumpen, Küchenmaschinen, Rasenmäherroboter usw.
Beschreibung:
| Produktname: | Bürstenloser Gleichstrommotor LS-110BLF |
| Motorentyp: | Brushless |
| Bau: | Dauermagnet |
| Anzahl der Stangen: | 8 oder 4 |
| Lagertyp: | Kugellager |
| Nennspannung: | 48V-220V |
| Nenngeschwindigkeit: | 1000 U/min bis 5000 U/min individuell angepasst |
| Ausgangsleistung: | 1000-2000 W |
| OEM & ODM Service: | Verfügbare |
| Zertifikat: | CE, ROHS, REICHWEITE |
| Encoder: | OK |
| Wellenkonfiguration: | D-Schnitt, rund oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel: | Spannung, Drehzahl, Drehmoment, Welle, IP-Schutzart |
| Zusätzliche Anforderungen: | Anschlusskabel, Stecker, Encoder oder andere Teile |
Anwendungen:
Robotik, Automatisierungsgeräte, Verpackungsgeräte, medizinische Geräte, Solargeräte, Pumpen, Küchenmaschinen, Rasenmäherroboter usw.
| Allgemeine Spezifikation |
| Artikel | Normen |
| Wicklungsart | Star |
| Hall-Effekt-Winkel | 120° elektrischer Winkel |
| Isolationsklasse | B |
| Umgebungstemperaturbereich | -20 ° C ~ + 50 ° C |
| Isolationswiderstand | 100 MΩMin. 500 V DC |
| Durchschlagfestigkeit | 1000 V AC 1 Minute |
| Motordaten |
| Modell | 110BLF01 | 110BLF02 | 110BLF03 | |
| Anzahl der Pole | 8 | |||
| Anzahl der Phasen | 3 | |||
| Nennspannung | VDC | 310 | 310 | 310 |
| Nenngeschwindigkeit | RPM | 3000 | 3000 | 3000 |
| Nenndrehmoment | Nm | 3.5 | 4.5 | 6.5 |
| Nennstrom | Amps | 5 | 6 | 8.5 |
| Ausgangsleistung | Watts | 1000 | 1400 | 2000 |
| Spitzendrehmoment | Nm | 10.5 | 13.5 | 19.5 |
| Spitzenstrom | Amps | 15 | 18 | 25.5 |
| Drehmomentkonstante | Nm/Ampere | 0.75 | 0.75 | 0.75 |
| Zurück EMF | V/kRPM | 77.5 | 77.5 | 77.5 |
| Rotorträgheit | g • cm2 | 3000 | 3500 | 4000 |
| Körperlänge (L) | mm | 156 | 177 | 216 |
| Masse | kg | 6 | 8 | 10 |
| * Hinweis: Es handelt sich nur um typische technische Daten, spezielle Anforderungen können angepasst werden. | ||||
Achtung 1: Das Spitzendrehmoment wird nur für Leistungsberechnungen angegeben. Ein Betrieb in der Nähe oder unter diesem Zustand führt zu Motorschäden.
Hinweis: Versorgungsspannung des Hallsensors +5 bis +20 VDC

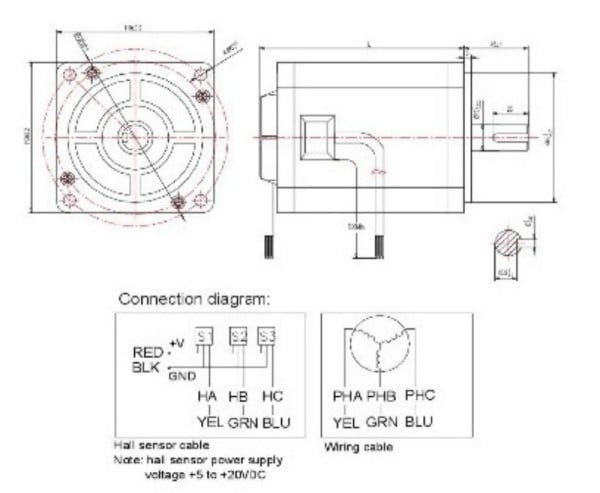

| Mechanische Abmessung |
* Hinweis: Die Motorteile wie Wellengröße, Encoder, Kabel und Anschlüsse können angepasst werden.
