Anwendungen:
Robotik, intelligente Haushaltsgerätesysteme, automatische Türschlösser, medizinische Geräte, Verkaufsautomaten, Schönheitsgeräte, Babykabinen, Büroautomatisierung usw.
Beschreibung:

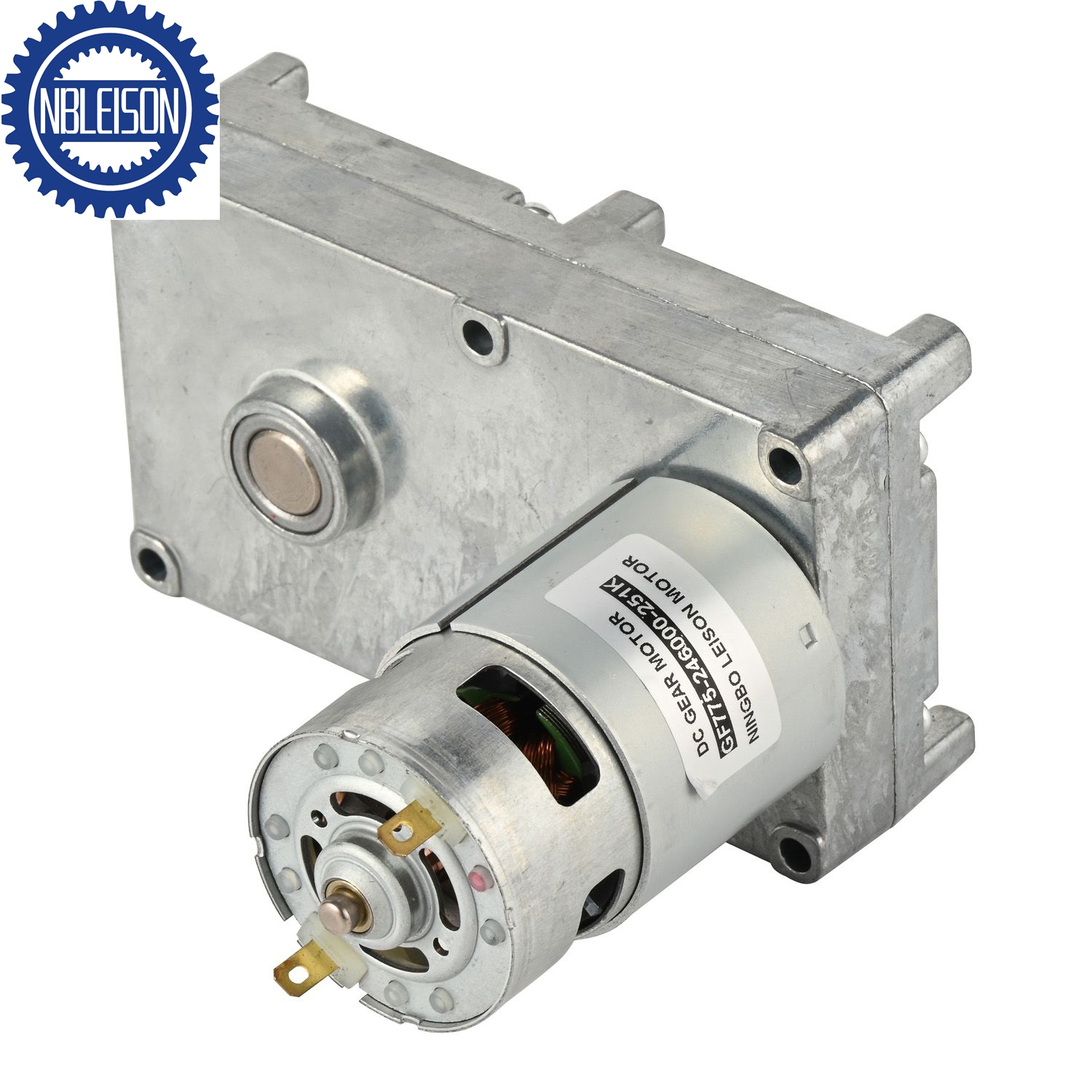

| Produktname: | LS-GF775 Gleichstrom-Getriebemotor |
| Motorentyp: | Kohlebürstenkommutator |
| Getriebetyp: | Stirnradgetriebe |
| Material des Getriebes: | Metallgetriebe/Pulvermetallurgie-Getriebe, Kunststoffgetriebe |
| Drehrichtung: | CW / CCW reversibel |
| Nennspannung: | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Nenngeschwindigkeit: | 1 U/min bis 100 U/min individuell angepasst |
| Nenndrehmoment: | 50 kg cm bis 200 kg cm |
| OEM & ODM Service: | Verfügbare |
| Zertifikat: | CE, ROHS, REACH |
| Wellenkonfiguration: | D-Schnitt, rund oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel: | Spannung, Drehzahl, Drehmoment, Welle |
| Zusätzliche Anforderungen: | Anschlusskabel, Stecker, IP-Schutzart |
Anwendungen:
Robotik, intelligente Haushaltsgerätesysteme, automatische Türschlösser, medizinische Geräte, Verkaufsautomaten, Schönheitsgeräte, Babykabinen, Büroautomatisierung usw.
| Motordaten |
| Motormodell | Nennspannung. | Keine Belastung | Laden Sie | Stall | |||||
| Strom | Schnelligkeit | Strom | Schnelligkeit | Drehmoment | Ausgangsleistung | Drehmoment | Strom | ||
| V | mA | r / min | mA | r / min | gf • cm | W | gf • cm | mA | |
| GF-775123000 | 12 | ≤ 420 | 3000 | ≤ 1300 | 2430 | 408 | 10.4 | 2484 | 6.7 |
| GF-775124500 | 12 | ≤ 750 | 4500 | ≤ 2100 | 3710 | 476 | 17.6 | 2714 | 10.4 |
| GF-775126000 | 12 | ≤ 1300 | 6000 | ≤ 3500 | 5195 | 478 | 25.5 | 3129 | 18.6 |
| GF-775243000 | 24 | ≤ 210 | 3000 | ≤ 600 | 2590 | 364 | 9.87 | 2050 | 3.2 |
| GF-775244500 | 24 | ≤ 480 | 4500 | ≤ 1300 | 3850 | 482 | 18.5 | 3335 | 5.3 |
| GF-775246000 | 24 | ≤ 630 | 6000 | ≤ 2100 | 5233 | 574 | 30.8 | 4565 | 12.1 |
| * Hinweis: Es handelt sich nur um typische technische Daten, spezielle Anforderungen können angepasst werden. | |||||||||
Wie berechnet man die Motor- und Getriebeleistungsspezifikationen?
1. Ausgangsdrehzahl (Leerlauf) = Motordrehzahl (Leerlauf)/Untersetzungsverhältnis
2. Ausgangsdrehmoment = Motordrehmoment * Untersetzungsverhältnis * Getriebeeffizienz
z.B:
GF-775126000-127K
1. Ausgangsgeschwindigkeit (Leerlauf) = 6000/127 = 47 U/min
2. Ausgangsdrehmoment = 478 * 127 * 73 % = 44315.38 gf.cm≈44 kgf.cm = 4.3 Nm
| Getriebedaten |
| Anzahl der Stufen | 3-Stufen-Reduzierung | 4-Stufen-Reduzierung | 4-Stufen-Reduzierung | 5-Stufen-Reduzierung | 6-Stufen-Reduzierung |
| Untersetzungsverhältnis | 127 | 251 | 389,590,722,897 | 1269,1601,1929 | 3385,5078 |
| Max. Laufdrehmoment | 30kgf.cm. | 30kgf.cm. | 50kgf.cm. | 80 kgf. cm | 100 kgf. cm |
| Max. Bremsmoment des Getriebes | 90kgf.cm. | 90kgf.cm. | 150kgf.cm. | 240kgf.cm. | 300kgf.cm. |
| Max.Getriebeeffizienz | 73% | 65% | 65% | 59% | 53% |
| Für andere Untersetzungsverhältnisse wenden Sie sich bitte telefonisch oder per E-Mail an unsere technische Abteilung. | |||||

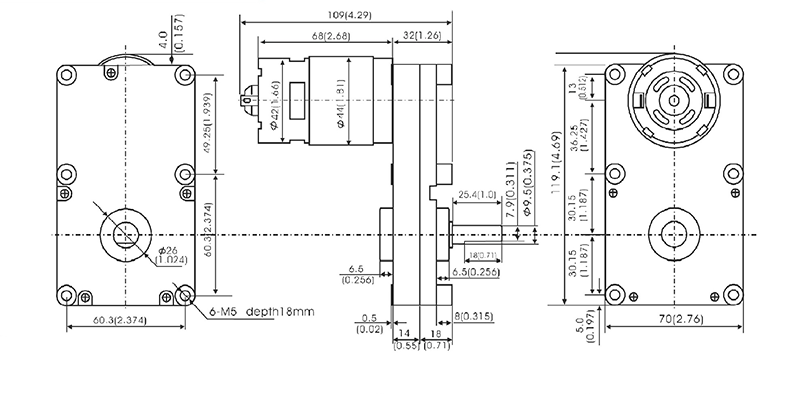

| Mechanische Dimension |
* Hinweis: Die Motorteile wie Wellengröße, Encoder, Kabel und Anschlüsse können individuell angepasst werden.
