Anwendungen:
Robotik, automatische Türschlösser, Ventile, Werbelampenkästen, Rasenmäherroboter, optische Geräte, elektrische Vorhänge; Wasseraufbereitungsgeräte, Solartracker, Golftrolleys usw.
Beschreibung:

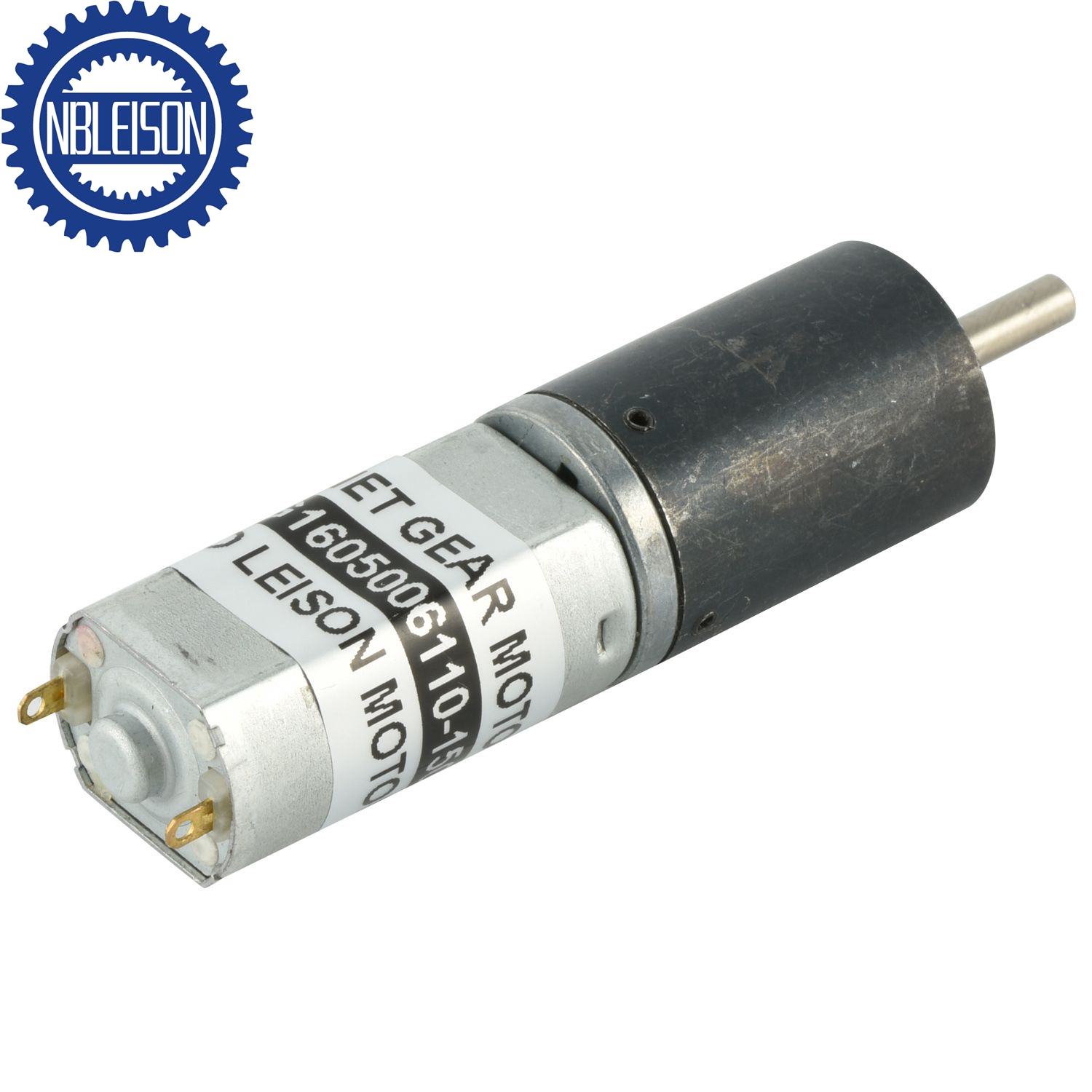

| Produktname: | LS-PG16M050 Gleichstrom-Planetengetriebemotor |
| Motorentyp: | Kommutator mit Kohlebürste |
| Getriebetyp: | Planetengetriebe mit geradem Zahnrad |
| Getriebedurchmesser: | 16 mm |
| Material Getriebegehäuse: | 1045 Stahl |
| Getriebematerial: | 40Cr-Stahl, Pulvermetallurgie, Kunststoffgetriebe |
| Wellenmaterial: | 40Cr Stahl |
| Abtriebswellenhalterung: | Gleitlager |
| Drehrichtung: | CW / CCW reversibel |
| Nennspannung: | 6V/9V/12V/18V/24V/36V/48V |
| Nenngeschwindigkeit: | 1 U/min bis 1500 U/min individuell angepasst |
| Nenndrehmoment: | 0.1-4 kgf.cm |
| OEM & ODM Service: | Verfügbare |
| Zertifikat: | CE, ROHS, REICHWEITE |
| Encoder: | Magnetischer Encoder |
| Wellenkonfiguration: | D-Schnitt, Keilnut, Rund, Sechskant, Keilnut oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel: | Spannung, Drehzahl, Drehmoment, Flansch, Welle, IP-Schutzart |
| Zusätzliche Anforderungen: | Anschlusskabel, Stecker, Kupplung, Encoder oder andere Teile |
Anwendungen:
Robotik, automatische Türschlösser, Ventile, Werbelampenkästen, Rasenmäherroboter, optische Geräte, elektrische Vorhänge; Wasseraufbereitungsgeräte, Solartracker, Golftrolleys usw.
| Getriebedaten |
| Anzahl der Stufen | 1 Stufen Reduktion | 2 Stufen Reduktion | 3 Stufen Reduktion | 4 Stufen Reduktion | 5 Stufen Reduktion |
| Reduktionsverhältnis | 4,4.75 | 12.3, 16 | 42.8, 64, 76 | 150, 256, 304 | 712, 1024, 1216, 1444 |
| 19,22.5 | 90, 107 | 361, 428 | 1715, 2036, 2418 | ||
| Getriebelänge „L“ mm | 13.7 | 17.3 | 20.9 | 24.5 | 28.1 |
| Max. Getriebe Laufmoment | 1 kgf-cm | 1.5 kgf-cm | 4.0 kgf-cm | 4.0 kgf-cm | 4.0 kgf-cm |
| Max. Getriebe Bruchmoment | 3.0 kgf-cm | 4.5 kgf-cm | 12.0 kgf-cm | 12.0 kgf-cm | 12.0 kgf-cm |
| Getriebeeffizienz | 90% | 81% | 73% | 65% | 59% |
| Motordaten |
| Motorname | Nennspannung. V | Keine Belastung | Drehmoment laden | Kippmoment | |||||
| Strom | Schnelligkeit | Strom | Schnelligkeit | Drehmoment | Ausgangsleistung | Drehmoment | Strom | ||
| mA | r / min | mA | r / min | gf.cm. | W | gf.cm. | mA | ||
| HF-050039000 | 3 | ≤ 120 | 9200 | ≤ 370 | 7100 | 7.3 | 0.5 | 32.2 | 1250 |
| HF-050069000 | 6 | ≤ 50 | 9000 | ≤ 180 | 7000 | 7.5 | 0.52 | 32 | 600 |
| HF-0500129000 | 12 | ≤ 20 | 9400 | ≤ 90 | 7200 | 7.2 | 0.5 | 31.4 | 280 |
| HF-05001212000 | 12 | ≤ 36 | 12000 | ≤ 160 | 9600 | 10 | 0.96 | 50 | 580 |
| HF-0502414000 | 24 | ≤ 30 | 14000 | ≤ 100 | 10500 | 12 | 1.2 | 49 | 350 |
| *Hinweis: Es handelt sich nur um typische technische Daten, spezielle Anforderungen können individuell angepasst werden. | |||||||||

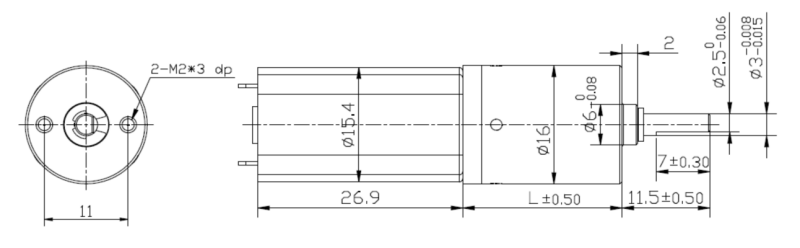

| Mechanische Abmessung |
*Hinweis: Die Motorteile wie Wellengröße, Encoder, Kabel und Anschlüsse können individuell angepasst werden.
