Anwendungen:
Robotik, automatische Türschlösser, Ventile, Werbelampenkästen, Rasenmäherroboter, optische Geräte, elektrische Vorhänge; Wasseraufbereitungsgeräte, Solartracker, Golftrolleys usw.
Beschreibung:

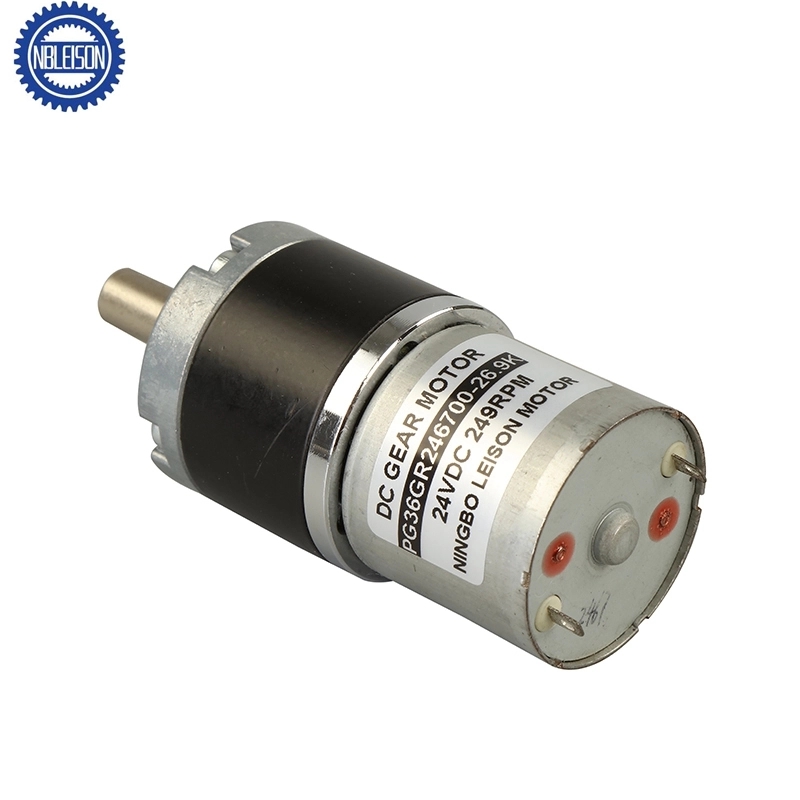

| Produktname: | LS-PG36GR Gleichstrom-Planetengetriebemotor |
| Motorentyp: | Kommutator mit Kohlebürste |
| Getriebetyp: | Planetengetriebe mit geradem Zahnrad |
| Getriebedurchmesser: | 36 mm |
| Material Getriebegehäuse: | 1045 Stahl |
| Getriebematerial: | 40Cr-Stahl, Pulvermetallurgie, Kunststoffgetriebe |
| Wellenmaterial: | 40Cr Stahl |
| Abtriebswellenhalterung: | Doppeltes Kugellager |
| Drehrichtung: | CW / CCW reversibel |
| Nennspannung: | 6V/9V/12V/18V/24V/36V/48V |
| Nenngeschwindigkeit: | 1 U/min bis 1500 U/min individuell angepasst |
| Nenndrehmoment: | 5-50 kgf.cm |
| OEM & ODM Service: | Verfügbare |
| Zertifikat: | CE, ROHS, REICHWEITE |
| Encoder: | Magnetischer Encoder |
| Wellenkonfiguration: | D-Schnitt, Keilnut, rund, Sechskant, Keilnut oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel: | Spannung, Drehzahl, Drehmoment, Flansch, Welle, IP-Schutzart |
| Zusätzliche Anforderungen: | Anschlusskabel, Stecker, Kupplung, Encoder oder andere Teile |
Anwendungen:
Robotik, automatische Türschlösser, Ventile, Werbelampenkästen, Rasenmäherroboter, optische Geräte, elektrische Vorhänge; Wasseraufbereitungsgeräte, Solartracker, Golftrolleys usw.
| Getriebedaten |
| Anzahl der Stufen | 1 Stufen Reduktion | 2 Stufen Reduktion | 3 Stufen Reduktion | 4 Stufen Reduktion | 5 Stufen Reduktion |
| Reduktionsverhältnis | 3.7, 5.2 | 13.7, 19.2 | 50.9,71.2 | 188,264, 369 | 699,977, 1367 |
| 26.9 | 99.5, 139 | 516,721 | 1911, 2672,3736 | ||
| Getriebelänge „L“ mm | 25.1 | 32.3 | 38.5 | 44.7 | 50.9 |
| Max. Getriebe Laufmoment | 20 kgf-cm | 50 kgf-cm | 100 kgf-cm | 100 kgf-cm | 100 kgf-cm |
| Max. Getriebe Bruchmoment | 60 kgf-cm | 150 kgf-cm | 300 kgf-cm | 300 kgf-cm | 300 kgf-cm |
| Getriebeeffizienz | 90% | 81% | 73% | 65% | 59% |
| Motordaten |
| Motorname | Nennspannung. V | Keine Belastung | Drehmoment laden | Kippmoment | |||||
| Strom | Schnelligkeit | Strom | Schnelligkeit | Drehmoment | Ausgangsleistung | Drehmoment | Strom | ||
| mA | r / min | mA | r / min | gf.cm. | W | gf.cm. | mA | ||
| GR124500 | 12 | ≤ 90 | 4500 | ≤ 220 | 3589 | 67.6 | 2.5 | 358 | 1500 |
| GR127000 | 12 | ≤ 140 | 7000 | ≤ 700 | 5647 | 79.7 | 4.6 | 472 | 3030 |
| GR244500 | 24 | ≤ 50 | 4500 | ≤ 160 | 3539 | 60 | 2.1 | 281 | 596 |
| GR246700 | 24 | ≤ 70 | 6700 | ≤ 280 | 4500 | 78.4 | 4.23 | 381 | 1140 |
| *Hinweis: Es handelt sich nur um typische technische Daten, spezielle Anforderungen können individuell angepasst werden. | |||||||||

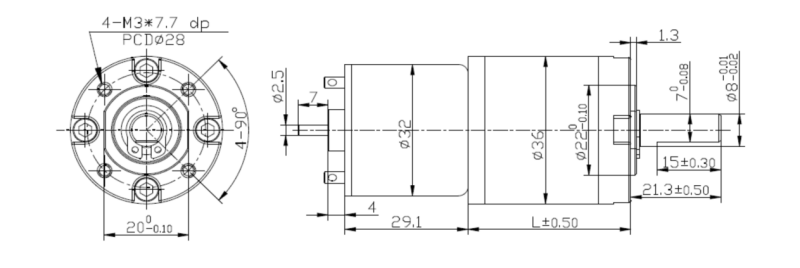

| Mechanische Abmessung |
* Hinweis: Die Motorteile wie Wellengröße, Encoder, Kabel und Anschlüsse können individuell angepasst werden.
