Anwendungen:
Robotik, intelligente Haushaltsgerätesysteme, automatische Türschlösser, medizinische Geräte, Verkaufsautomaten, Schönheitsgeräte, Babykabinen, Büroautomatisierung usw.
Beschreibung:

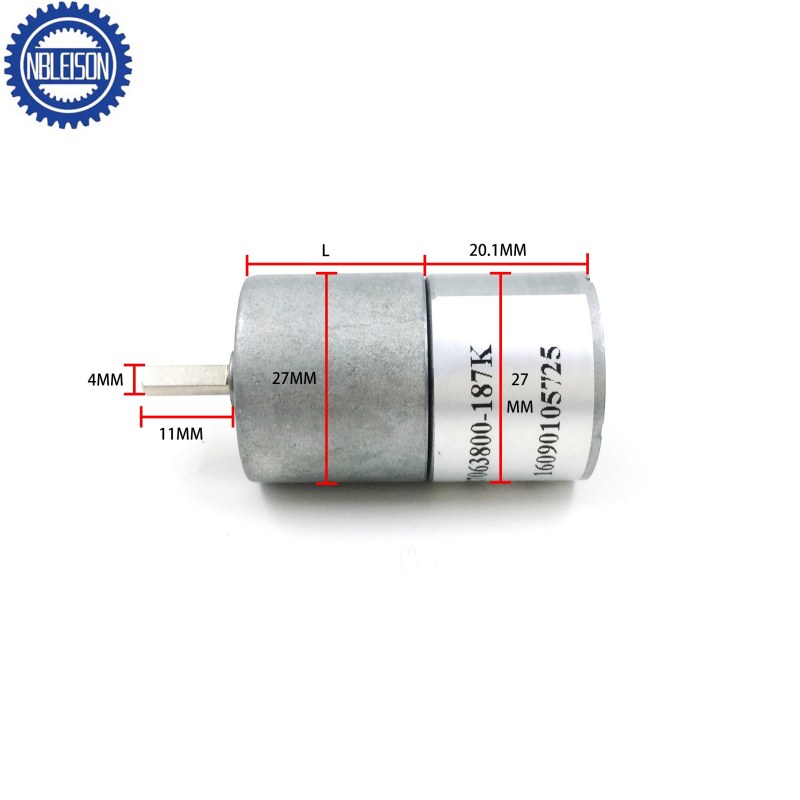

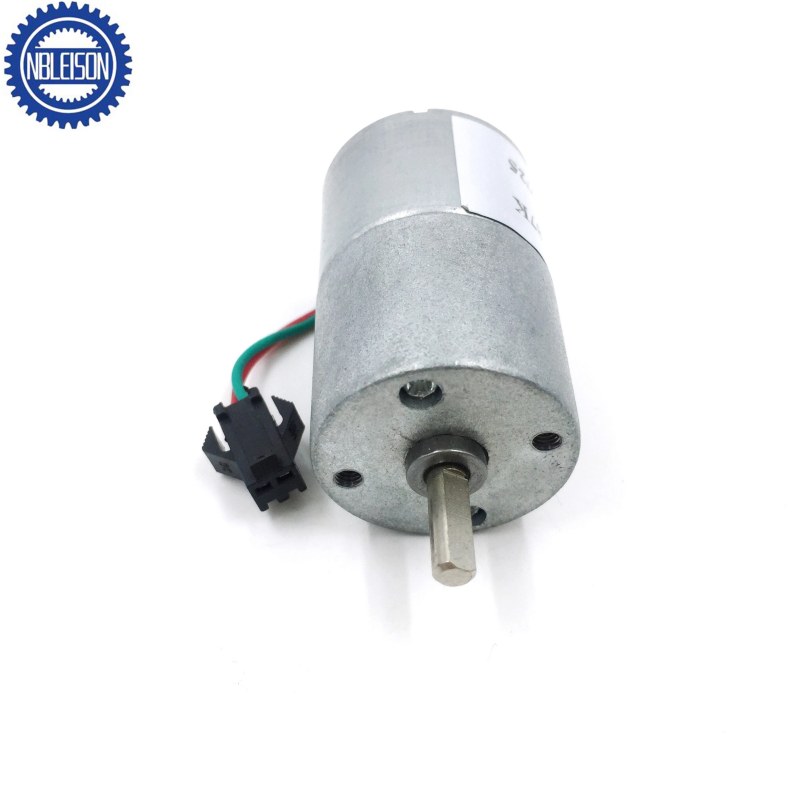

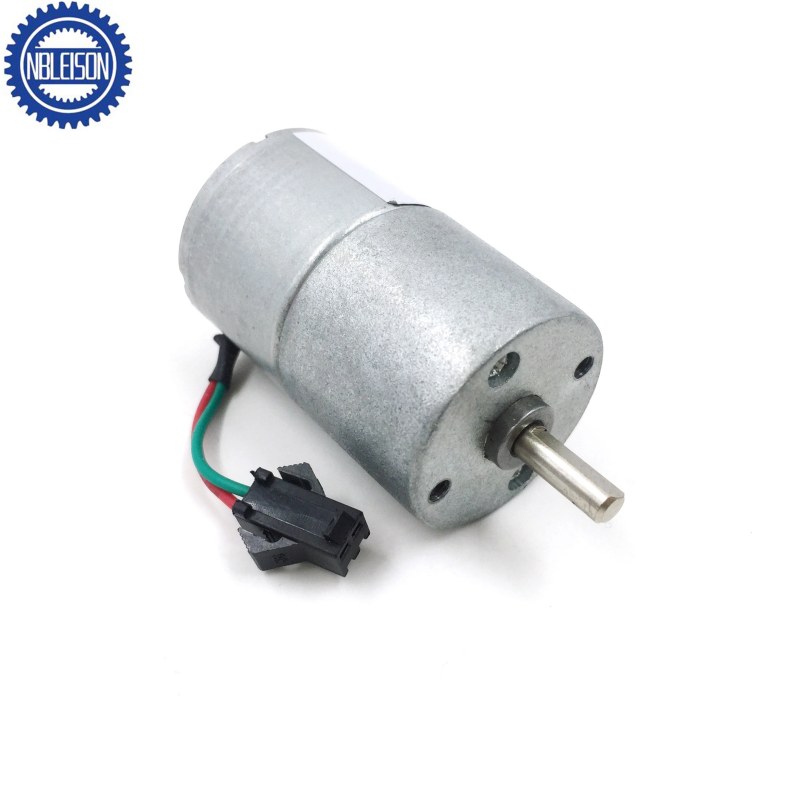

| Produktname: | LS-SG27 Gleichstrom-Getriebemotor |
| Motorentyp: | Kommutator mit Kohlebürste |
| Getriebetyp: | Stirnradgetriebe |
| Material des Getriebes: | Metallgetriebe/Pulvermetallurgie-Getriebe, Kunststoffgetriebe |
| Drehrichtung: | CW / CCW reversibel |
| Nennspannung: | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Nenngeschwindigkeit: | 1 U/min bis 2500 U/min individuell angepasst |
| Nenndrehmoment: | 0.0.2 kg cm bis 3 kg cm |
| OEM & ODM Service: | Verfügbare |
| Zertifikat: | CE, ROHS, REACH |
| Wellenkonfiguration: | D-Schnitt, rund oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel: | Spannung, Drehzahl, Drehmoment, Welle |
| Zusätzliche Anforderungen: | Anschlusskabel, Stecker, IP-Schutzart |
Anwendungen:
Robotik, intelligente Haushaltsgerätesysteme, automatische Türschlösser, medizinische Geräte, Verkaufsautomaten, Schönheitsgeräte, Babykabinen, Büroautomatisierung usw.
| Motordaten |
| Motormodell | Nennspannung. | Keine Belastung | Laden Sie | Stall | |||||
| Strom | Schnelligkeit | Strom | Schnelligkeit | Drehmoment | Ausgangsleistung | Drehmoment | Strom | ||
| V | mA | r / min | mA | r / min | gf • cm | W | gf • cm | mA | |
| SG-27063800 | 6 | ≤ 30 | 3800 | ≤ 150 | 2850 | 16 | 0.46 | 64 | 500 |
| SG-27065000 | 6 | ≤ 40 | 5000 | ≤ 250 | 3750 | 21 | 0.78 | 80 | 900 |
| SG-27123800 | 12 | ≤ 15 | 3800 | ≤ 80 | 2850 | 16 | 0.46 | 64 | 250 |
| SG-27125000 | 12 | ≤ 20 | 5000 | ≤ 130 | 3800 | 21 | 0.78 | 80 | 450 |
| SG-27127600 | 12 | ≤ 40 | 7600 | ≤ 300 | 5700 | 31 | 1.8 | 120 | 1100 |
| SG-27246000 | 24 | ≤ 25 | 6000 | ≤ 100 | 4500 | 24 | 1.1 | 95 | 320 |
| * Hinweis: Es handelt sich nur um typische technische Daten, spezielle Anforderungen können angepasst werden. | |||||||||
Wie berechnet man die Motor- und Getriebeleistungsspezifikationen?
1. Ausgangsdrehzahl (Leerlauf) = Motordrehzahl (Leerlauf)/Untersetzungsverhältnis
2. Ausgangsdrehmoment = Motordrehmoment * Untersetzungsverhältnis * Getriebeeffizienz
z.B:
SG-27125000-30K
1. Ausgangsgeschwindigkeit (Leerlauf) = 5000/30≈167 U/min
2. Ausgangsdrehmoment = 21 * 30 * 65 % = 409.5 gf.cm≈0.41 kgf.cm = 0.04 Nm
| Getriebedaten |
| Anzahl der Stufen | 4 Stufen Reduktion | 5 Stufen Reduktion | 6 Stufen Reduktion | 7 Stufen Reduktion |
| Untersetzungsverhältnis | 30,39 | 74 | 187,244 | 468,610 |
| Getriebelänge „L“ mm | 17.1 | 19.6 | 22.1 | 24.6 |
| Max. Laufdrehmoment | 0.5Kgf • cm | 1Kgf • cm | 2Kgf • cm | 3Kgf • cm |
| Max. Bremsmoment des Getriebes | 1.5Kgf • cm | 3Kgf • cm | 6Kgf • cm | 9Kgf • cm |
| Max.Getriebeeffizienz | 65% | 59% | 53% | 48% |
| Für andere Untersetzungsverhältnisse wenden Sie sich bitte telefonisch oder per E-Mail an unsere technische Abteilung. | ||||

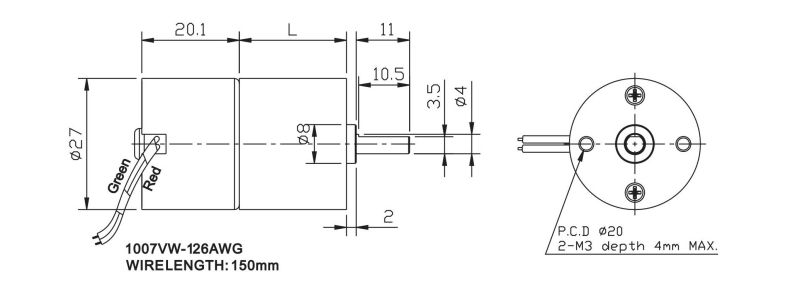

| Mechanische Abmessung |
* Hinweis: Die Motorteile wie Wellengröße, Encoder, Kabel und Anschlüsse können individuell angepasst werden.
