Anwendungen:
Robotik, intelligente Haushaltsgerätesysteme, automatische Türschlösser, medizinische Geräte, Verkaufsautomaten, Schönheitsgeräte, Babykabinen, Büroautomatisierung usw.
Beschreibung:

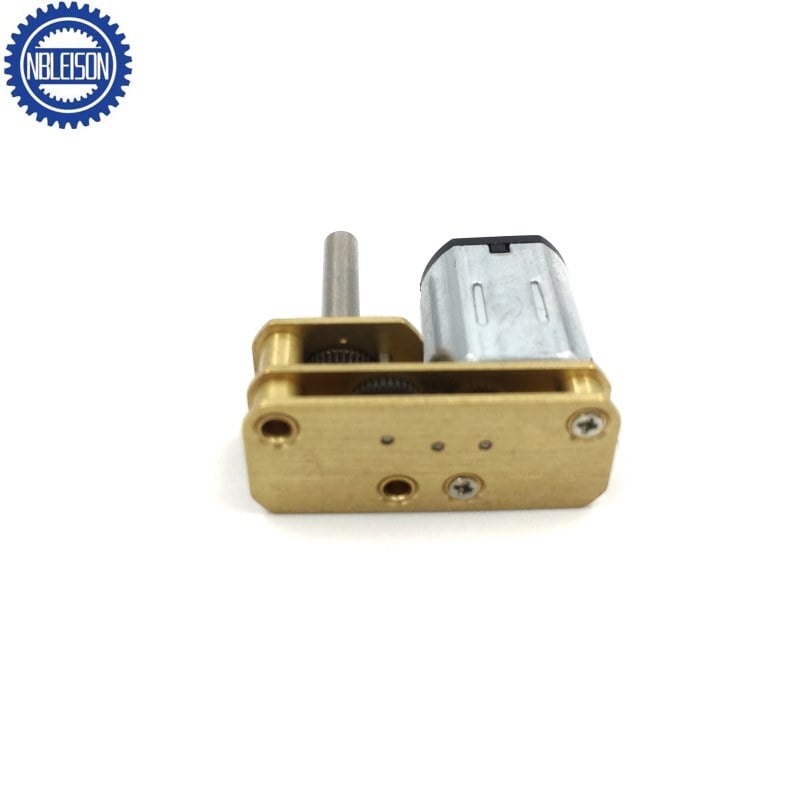

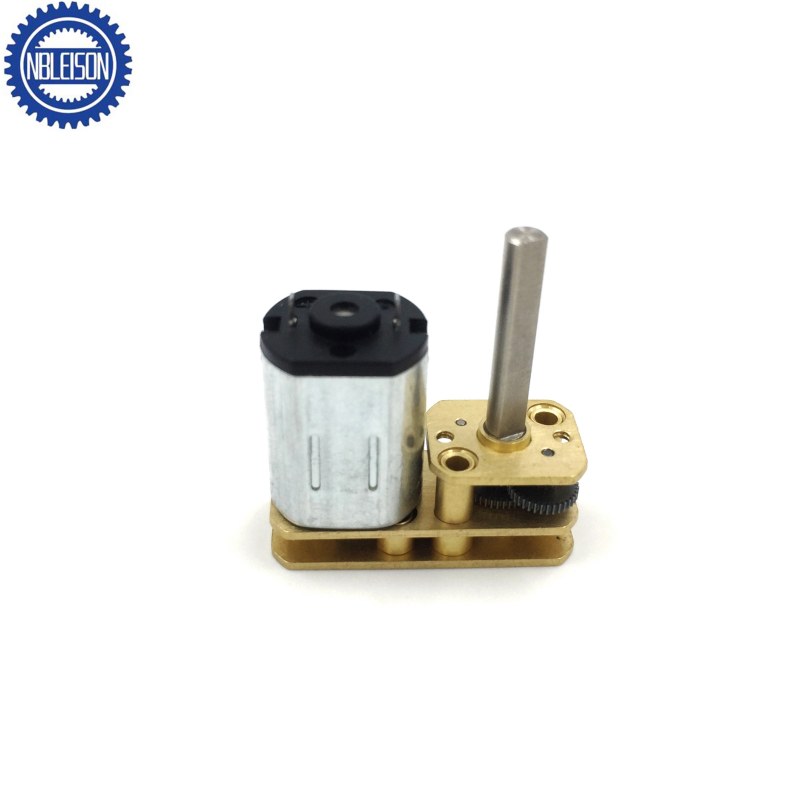

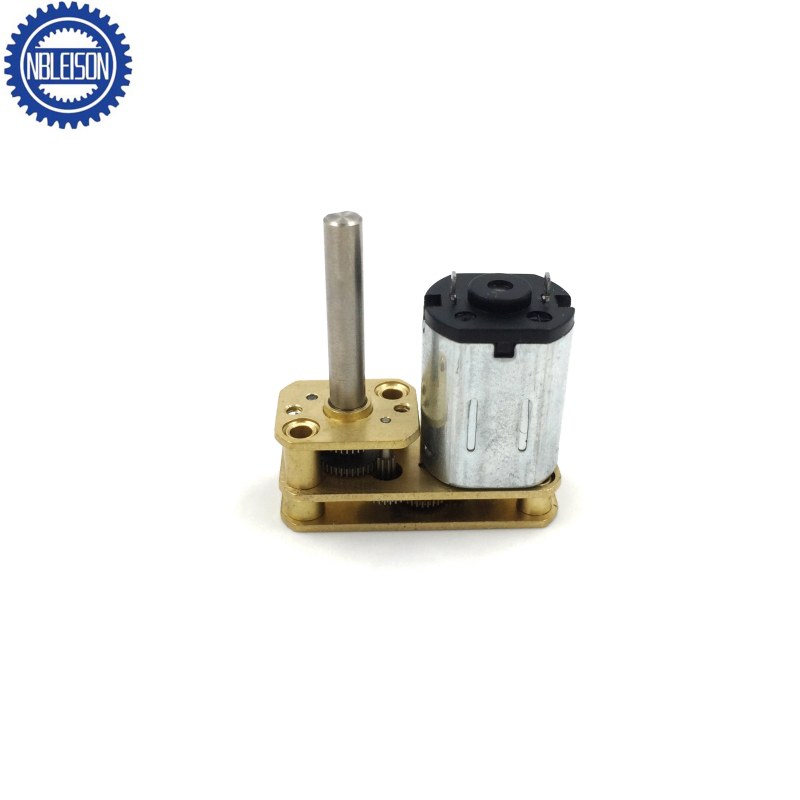

| Produktname: | LS-U Typ N20AGB Gleichstromgetriebemotor |
| Motorentyp: | Kohlebürstenkommutator |
| Getriebetyp: | Stirnradgetriebe |
| Material des Getriebes: | Metallgetriebe/Pulvermetallurgie-Getriebe, Kunststoffgetriebe |
| Drehrichtung: | CW / CCW reversibel |
| Nennspannung: | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Nenngeschwindigkeit: | 1 U/min bis 2500 U/min individuell angepasst |
| Nenndrehmoment: | 0.02 kg cm bis 1 kg cm |
| OEM & ODM Service: | Verfügbare |
| Zertifikat: | CE, ROHS, REACH |
| Wellenkonfiguration: | D-Schnitt, rund oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel: | Spannung, Drehzahl, Drehmoment, Welle |
| Zusätzliche Anforderungen: | Anschlusskabel, Stecker, IP-Schutzart |
Anwendungen:
Robotik, intelligente Haushaltsgerätesysteme, automatische Türschlösser, medizinische Geräte, Verkaufsautomaten, Schönheitsgeräte, Babykabinen, Büroautomatisierung usw.
| Motordaten |
| Modell | Ratio | Spannung (v) | Keine Belastung | Mit maximaler Effizienz | Stall | |||||
| Geschwindigkeit (r / min) | Strom (mA) | Geschwindigkeit (r / min) | Strom (mA) | Drehmoment (g.cm) | Ausgabe (w) | Drehmoment (g.cm) | Strom (mA) | |||
| N20AGB1000-07280 | 1/1000 | 5 | 10 | 40 | 9 | 65 | 600 | 0.30 | 3600 | 380 |
| N20AGB1000-09168 | 1/1000 | 6 | 21 | 60 | 19 | 130 | 1000 | 0.35 | 5500 | 820 |
| N20AGB380-06350 | 1/380 | 5 | 21 | 20 | 17 | 60 | 400 | 0.15 | 1100 | 180 |
| N20AGB100-09168 | 1/100 | 3 | 100 | 50 | 80 | 180 | 180 | 0.15 | 600 | 450 |
| N20AGB150-08195 | 1/150 | 6 | 120 | 45 | 100 | 120 | 200 | 0.18 | 1200 | 580 |
| N20AGB100-08230 | 1/100 | 12 | 300 | 50 | 150 | 180 | 350 | 0.35 | 1800 | 950 |
| N20AGB50-09168 | 1/50 | 6 | 420 | 70 | 320 | 230 | 160 | 0.20 | 800 | 900 |
| N20AGB50-08230 | 1/50 | 12 | 580 | 50 | 440 | 230 | 250 | 0.27 | 1300 | 950 |
| N20AGB500-09220 | 1/500 | 5 | 28 | 35 | 23 | 130 | 600 | 0.4 | 1000 | 520 |
| N20AGB500-10190 | 1/500 | 2.4 | 19 | 35 | 13 | 150 | 500 | 0.5 | 1000 | 370 |
| N20AGB100-11120 | 1/100 | 6 | 290 | 110 | 240 | 350 | 300 | 0.35 | 1650 | 1700 |
| * Hinweis: Es handelt sich nur um typische technische Daten, spezielle Anforderungen können angepasst werden. | ||||||||||
| Getriebedaten |
| Untersetzung | 10 | 20 | 30 | 50 | 63 | 100 | 150 | 210 | 250 | 298 | 340 | 380 | 500 | 1000 |
| L | 9 | 12 | ||||||||||||
| Drehrichtung | CCW | CW | ||||||||||||

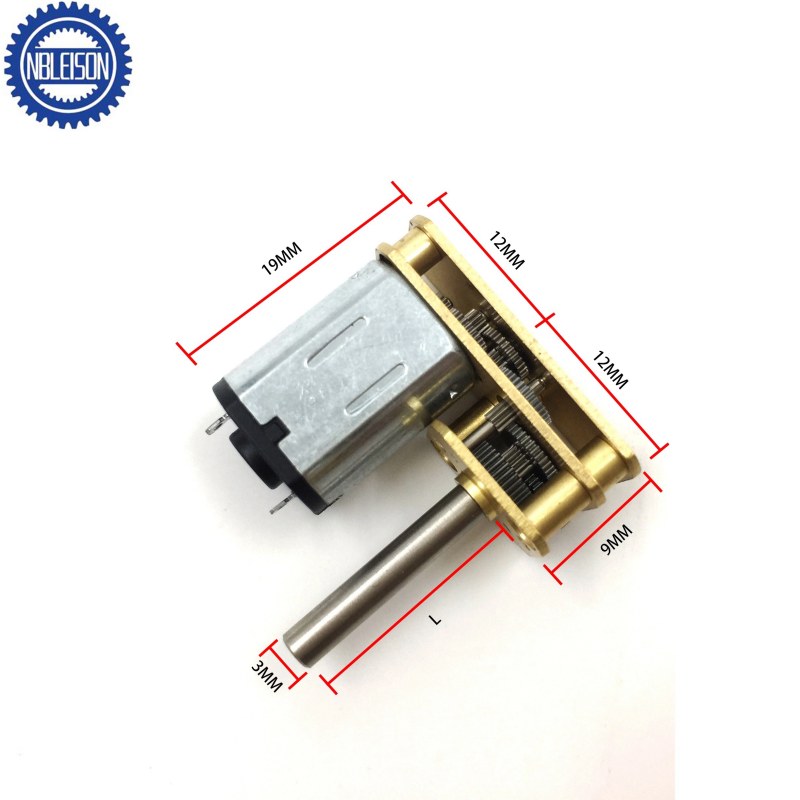

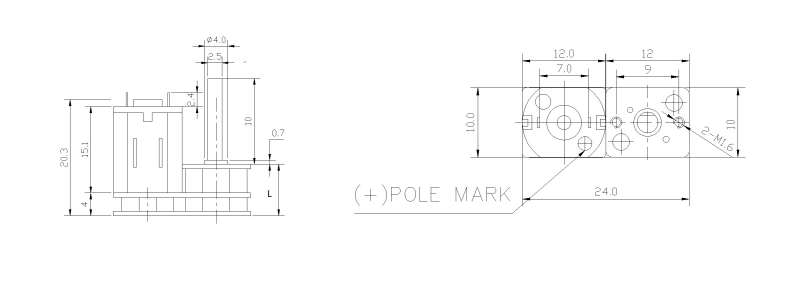

| Mechanische Abmessung |

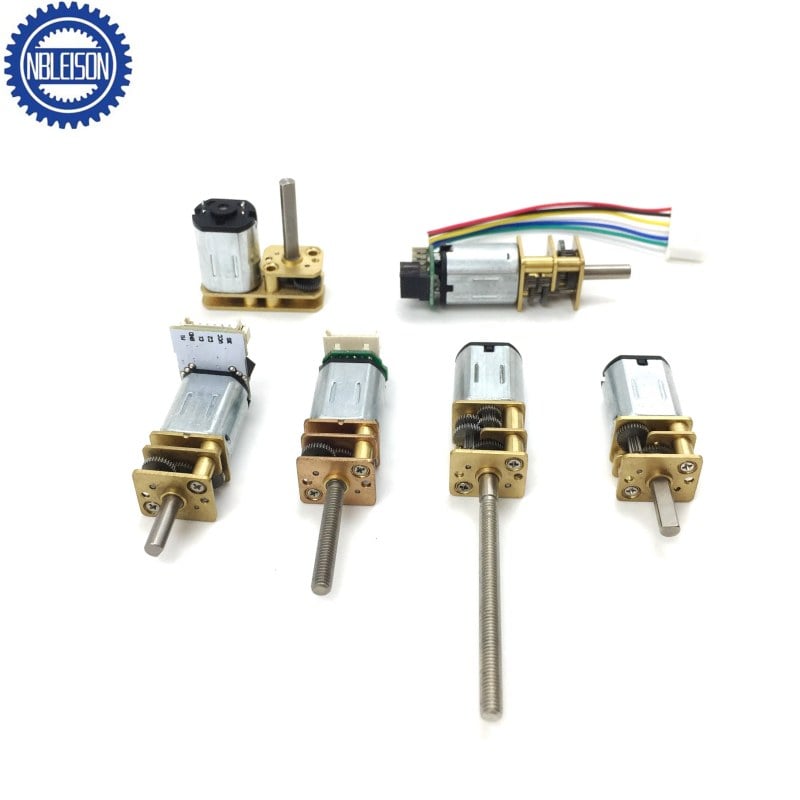

* Hinweis: Die Motorteile wie Wellengröße, Encoder, Kabel und Anschlüsse können individuell angepasst werden.
