Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
Beschreibung:

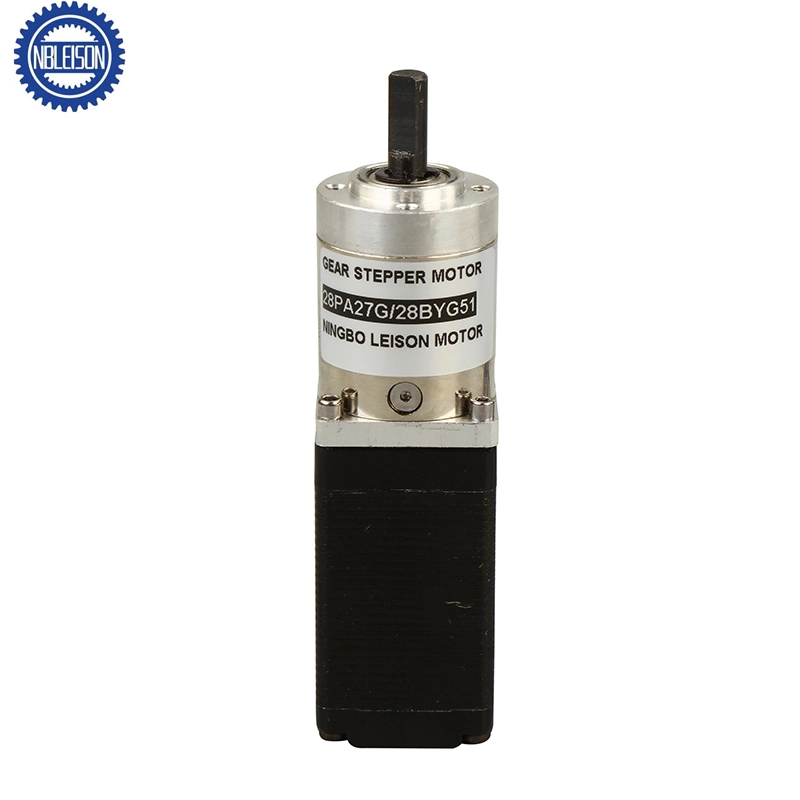

| Produktname | Nema 11-Schrittmotor mit Planetengetriebe |
| Motorart | Schrittmotor mit Planetengetriebe |
| Hoch- und Tiefbau | Hybrid-Typ |
| Anzahl der Phasen | 2-Phase |
| Motorabmessung | 30 x 30 XL (mm) |
| Drehmoment halten | 0.6Kg.cm-40Kg.cm |
| Schritt-Revolution | 1.8 Grad |
| IP-Schutzklasse | IP40 |
| Betriebstemperatur | -20 ℃ bis +50 ℃ |
| Isolationsklasse | Klasse B (130°C) |
| OEM & ODM Service | Verfügbare |
| Zertifikat | CE, ROHS, REACH |
| Encoder | OK |
| Wellenkonfiguration | D-Schnitt, rund oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel | Spannung, Drehzahl, Drehmoment, Welle, IP-Schutzart |
| Zusätzliche Anforderungen | Anschlusskabel, Stecker, Encoder, Bremse oder andere Teile |
Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
| Motordaten |
|
Modell |
Schrittwinkel |
Länge |
Phasenspannung |
Phasenstrom |
Phasenwiderstand |
Phaseninduktivität |
Drehmoment halten |
Anschlusskabel |
|
mm |
V |
A |
Ω |
mH |
g-cm |
|||
|
28BYGH32-067-4A/B |
1.8 |
32 |
3.51 |
0.67 |
5.6 |
3.4 |
600 |
4 |
|
28BYGH32-095-6A/B |
1.8 |
32 |
2.66 |
0.95 |
2.8 |
0.8 |
430 |
6 |
|
28BYGH45-067-4A/B |
1.8 |
45 |
4.56 |
0.67 |
6.8 |
4.9 |
950 |
4 |
|
28BYGH45-095-6A/B |
1.8 |
45 |
3.22 |
0.95 |
3.4 |
1.2 |
750 |
6 |
|
28BYGH51-067-4A/B |
1.8 |
51 |
6.20 |
0.67 |
9.2 |
7.2 |
1200 |
4 |
|
28BYGH51-095-6A/B |
1.8 |
51 |
4.35 |
0.95 |
4.6 |
1.8 |
900 |
6 |
|
*Hinweis: Es handelt sich nur um typische technische Daten, spezielle Anforderungen können angepasst werden. |
||||||||
| Getriebedaten |
|
Untersetzung |
X: 1 |
4 |
5 |
13 |
19 |
27 |
51 |
71 |
100 |
139 |
|
Genaues Untersetzungsverhältnis |
X: 1 |
3.71 |
5.18 |
13.73 |
19.20 |
26.85 |
51.89 |
71.08 |
99.51 |
136.15 |
|
Anzahl der Getriebezüge |
# |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
|
Max. zulässiges Drehmoment |
kg.cm. |
20 |
20 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
|
Moment zulässiges Drehmoment |
kg.cm. |
40 |
40 |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
|
Getriebelänge |
mm |
28 |
28 |
36 |
36 |
36 |
44 |
44 |
44 |
44 |

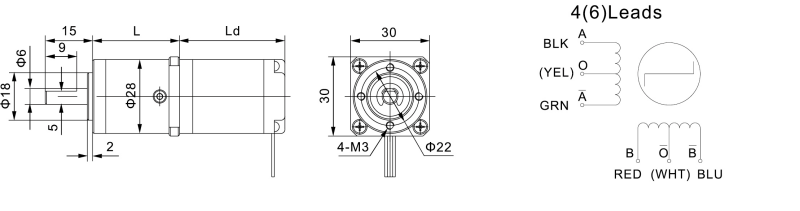

| Mechanische Abmessungen |
* Hinweis: Die Motorteile wie Wellengröße, Kabel und Anschlüsse können individuell angepasst werden.
