Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
Beschreibung:

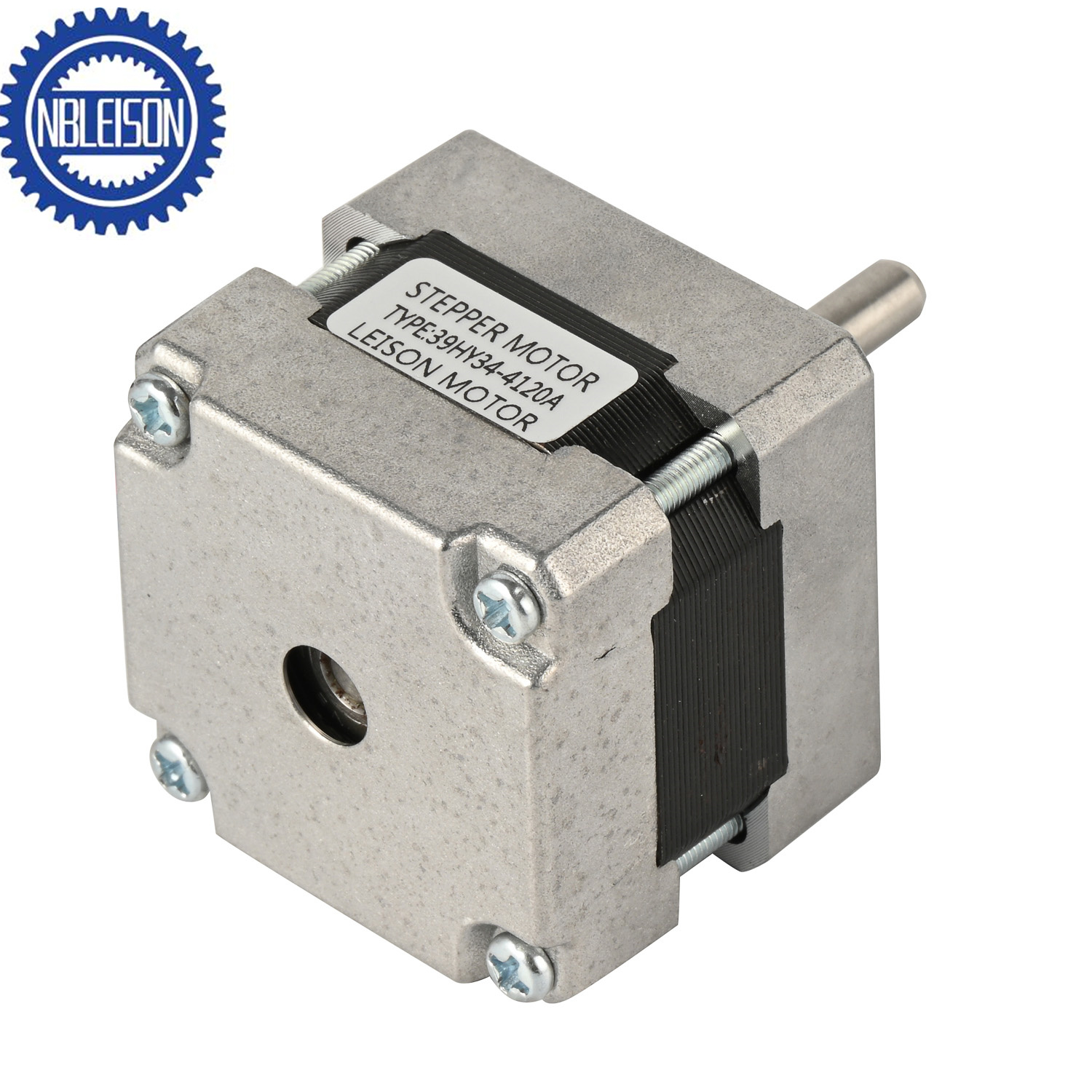

| Produktname | Nema 16 1.8-Grad-Schrittmotor |
| Motorart | Schrittmotor |
| Hoch- und Tiefbau | Hybrid-Typ |
| Anzahl der Phasen | 2-Phase |
| Motorabmessung | 39.3 x 39.3 XL (mm) |
| Drehmoment halten | 0.81Kg.cm-2.44Kg.cm |
| Schritt-Revolution | 1.8 Grad |
| IP-Schutzklasse | IP40 |
| Betriebstemperatur | -20 ℃ bis +50 ℃ |
| Isolationsklasse | Klasse B (130°C) |
| OEM & ODM Service | Verfügbare |
| Zertifikat | CE, ROHS, REACH |
| Encoder | OK |
| Wellenkonfiguration | D-Schnitt, rund oder ein anderer Typ, die Schaftlänge kann individuell angepasst werden |
| Anpassungsartikel | Spannung, Drehzahl, Drehmoment, Welle, IP-Schutzart |
| Zusätzliche Anforderungen | Anschlusskabel, Stecker, Encoder, Bremse oder andere Teile |
Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
| Motordaten |
|
Modell |
Schrittwinkel (°) |
Motorlänge (mm) |
Nennstrom (A) |
Phasenwiderstand (Ω) |
Phase |
Haltemoment (N.cmMin) |
Rastmoment (N.cmMax) |
Rotorträgheit (g.cm2) |
Blei |
Motor |
|
16. HJ0401 |
1.8 |
20 |
0.42 |
18 |
12 |
8 |
0.5 |
12 |
4 |
100 |
|
16. HJ2410 |
1.8 |
26 |
0.6 |
9 |
10 |
14 |
0.8 |
14 |
4 |
120 |
|
16. HJ3401 |
1.8 |
34 |
0.6 |
12 |
13 |
18 |
1.0 |
19 |
4 |
160 |
|
16. HJ3402 |
1.8 |
34 |
1.2 |
3.2 |
3.0 |
16 |
1.0 |
19 |
4 |
160 |
|
16. HJ3630 |
1.8 |
34 |
0.4 |
30 |
14 |
12 |
1.0 |
19 |
6 |
160 |
|
16. HJ4401 |
1.8 |
40 |
0.6 |
12 |
20 |
24 |
1.2 |
24 |
4 |
210 |
|
16. HJ4402 |
1.8 |
40 |
1.2 |
3.8 |
6.5 |
24 |
1.2 |
24 |
4 |
210 |
|
16. HJ4630 |
1.8 |
40 |
0.4 |
30 |
22 |
18 |
1.2 |
24 |
6 |
210 |
|
Hinweis: Dies sind nur typische technische Daten. Sonderanforderungen können individuell angepasst werden. |
||||||||||

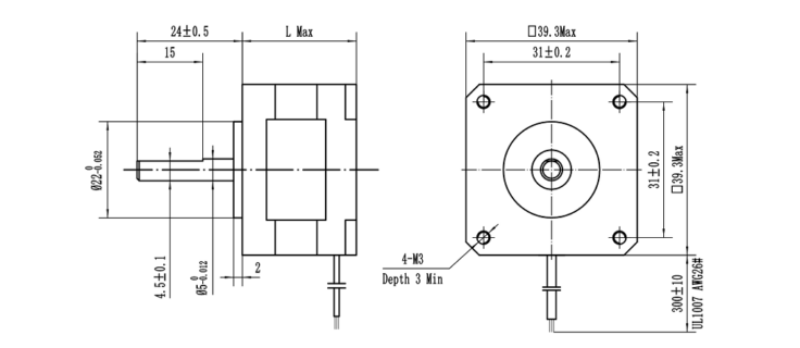

| Mechanische Abmessungen |
* Hinweis: Die Motorteile wie Wellengröße, Kabel und Anschlüsse können individuell angepasst werden.
