Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
Beschreibung:
| Produktname | Nema 17 1.8-Grad-Linear-Schrittmotor |
| Motorart | Linearer Schrittmotor |
| Hoch- und Tiefbau | Hybrid-Typ |
| Anzahl der Phasen | 2-Phase |
| Motorabmessung | 42.3 x 42.3 XL (mm) |
| Drehmoment halten | 2.85Kg.cm-5.3Kg.cm |
| Schritt-Revolution | 1.8 Grad |
| IP-Schutzklasse | IP40 |
| Betriebstemperatur | -20 ℃ bis +50 ℃ |
| Isolationsklasse | Klasse B (130°C) |
| OEM & ODM Service | Verfügbare |
| Zertifikat | CE, ROHS, REACH |
| Encoder | OK |
| Schneckendurchmesser | Tr5, Tr5.56, Tr6, Tr6.35, Tr8 |
| Anpassungsartikel | Spannung, Drehzahl, Drehmoment, Welle, IP-Schutzart |
| Zusätzliche Anforderungen | Anschlusskabel, Stecker, Encoder, Bremse oder andere Teile |
Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
| Motordaten |
|
Serienmodell |
Schrittwinkel (°) |
Motorlänge (mm) |
Nennstrom (A) |
Phasenwiderstand (Ω) |
Phaseninduktivität (mH) |
Haltemoment (N.cmMin) |
Rastmoment (N.cmMax) |
Rotorträgheit (g-cm2) |
Anschlusskabel (Nr.) |
Motorgewicht (g) |
|
17HS3401 |
1.8 |
34 |
1.3 |
2.4 |
2.8 |
28 |
1.6 |
34 |
4 |
220 |
|
17HS3410 |
1.8 |
34 |
1.7 |
1.2 |
1.8 |
28 |
1.6 |
34 |
4 |
220 |
|
17HS4401 |
1.8 |
40 |
1.7 |
1.5 |
2.8 |
40 |
2.2 |
54 |
4 |
280 |
|
17HS8401 |
1.8 |
48 |
1.7 |
1.8 |
3.2 |
52 |
2.6 |
68 |
4 |
350 |
|
17. HJ8403 |
1.8 |
48 |
2.3 |
1.2 |
1.6 |
46 |
2.6 |
68 |
4 |
350 |
|
* Hinweis: Wir können auch entsprechend den Kundenanforderungen anpassen. |
||||||||||
| Leitspindeldaten |
|
Normen |
Schneckendurchmesser |
Schraubenlänge |
Schraube führen |
|
1 |
Tr6.35 |
0.0079 |
1.58 |
|
2 |
Tr8 |
0.0158 |
3.17 |
|
0.0315 |
6.35 |
||
|
0.04 |
8 |

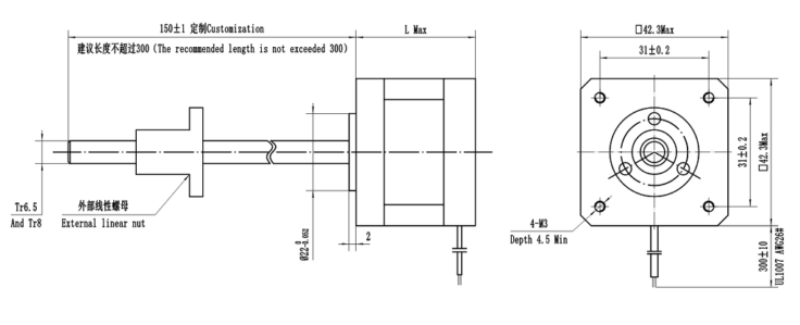

| Mechanische Abmessungen |
* Hinweis: Die Motorteile wie Wellengröße, Kabel und Anschlüsse können individuell angepasst werden.
