Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
Beschreibung:
| Produktname | Nema 8 1.8-Grad-Linear-Schrittmotor |
| Motorart | Linearer Schrittmotor |
| Hoch- und Tiefbau | Hybrid-Typ |
| Anzahl der Phasen | 2-Phase |
| Motorabmessung | 20.3 x 20.3 XL (mm) |
| Drehmoment halten | 0.14Kg.cm-0.26Kg.cm |
| Schritt-Revolution | 1.8 Grad |
| IP-Schutzklasse | IP40 |
| Betriebstemperatur | -20 ℃ bis +50 ℃ |
| Isolationsklasse | Klasse B (130°C) |
| OEM & ODM Service | Verfügbare |
| Zertifikat | CE, ROHS, REACH |
| Encoder | OK |
| Schneckendurchmesser | Tr1 |
| Anpassungsartikel | Spannung, Drehzahl, Drehmoment, Welle, IP-Schutzart |
| Zusätzliche Anforderungen | Anschlusskabel, Stecker, Encoder, Bremse oder andere Teile |
Anwendungen:
3D-Drucker, Schnitzmaschine, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
| Motordaten |
|
Serienmodell |
Schrittwinkel (°) |
Motorlänge (mm) |
Nennstrom (A) |
Phasenwiderstand (Ω) |
Phaseninduktivität (mH) |
Haltedrehmoment (Min. Ncm) |
Rastmoment (N.cm max.) |
Rotorträgheit (g-m2) |
Anschlusskabel (Nr.) |
Motorgewicht (g) |
|
8. HJ2402 |
1.8 |
28 |
0.2 |
23 |
8.2 |
1.4 |
0.2 |
2.5 |
4 |
50 |
|
8. HJ2406 |
1.8 |
28 |
0.6 |
3.2 |
0.9 |
1.4 |
0.2 |
2.5 |
4 |
50 |
|
8. HJ3402 |
1.8 |
34 |
0.2 |
25 |
8.4 |
1.8 |
0.3 |
3.2 |
4 |
70 |
|
8. HJ3406 |
1.8 |
34 |
0.6 |
4.5 |
1.2 |
1.8 |
0.3 |
3.2 |
4 |
70 |
|
8. HJ4402 |
1.8 |
40 |
0.2 |
32 |
8.8 |
2.6 |
0.5 |
4.5 |
4 |
82 |
|
8. HJ4406 |
1.8 |
40 |
0.6 |
5.8 |
1.6 |
2.6 |
0.5 |
4.5 |
4 |
82 |
|
* Hinweis: Wir können auch entsprechend den Kundenanforderungen anpassen. |
||||||||||
| Leitspindeldaten |
|
Normen |
Schneckendurchmesser |
Schrittlänge |
Schraube führen |
|
1 |
Tr3.5 |
0.005 |
1 |

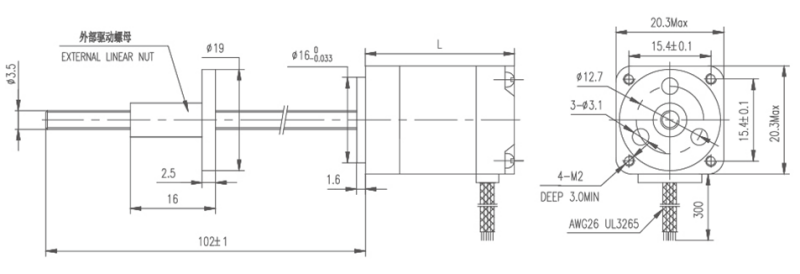

| Mechanische Abmessungen |
* Hinweis: Die Motorteile wie Wellengröße, Kabel und Anschlüsse können individuell angepasst werden.
