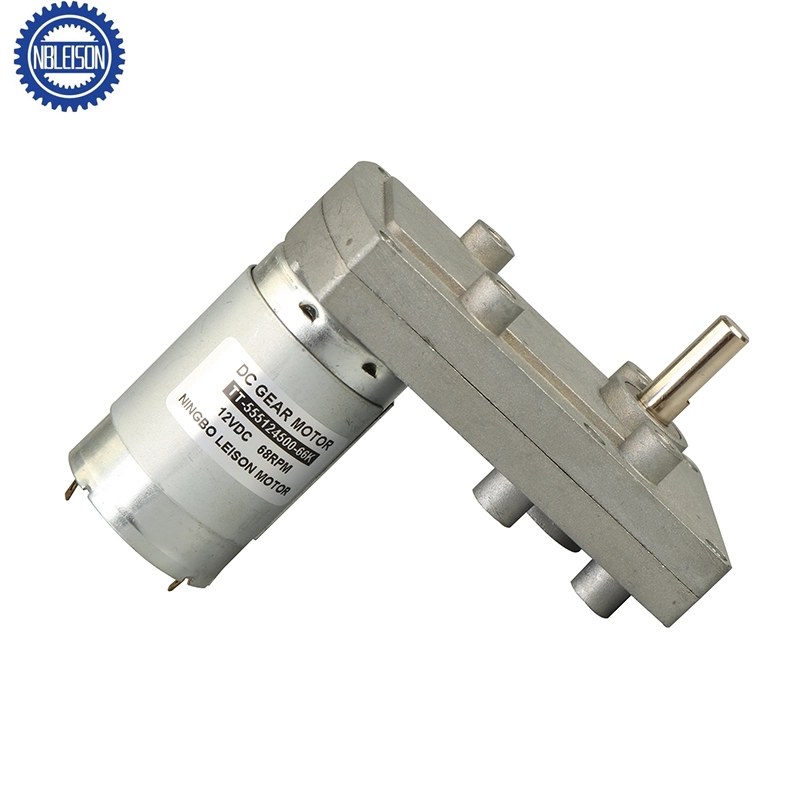

موتور دنده Dc LS-TT555

برنامه های کاربردی:

رباتیک، سیستم لوازم خانگی هوشمند، قفل اتوماتیک درب، تجهیزات پزشکی، دستگاه فروش خودکار، لوازم آرایشی، Baby Caib، اتوماسیون اداری و غیره.

شرح:

نام محصول:	موتور دنده Dc LS-TT555
نوع موتور:	کموتاتور برس کربن
نوع دنده:	جعبه دنده چرخان
مواد قطار دنده:	Metal Gear/Powder Metalurgy Gear Plastic Gear
جهت چرخش:	CW/CCW برگشت پذیر
ولتاژ محاسبه شده:	3V/5V/6V/9V/12V/18V/24V/36V/48V
سرعت رای:	1 دور در دقیقه تا 2500 دور در دقیقه سفارشی
دارای گشتاور دارای رتبه بندی:	5kg.cm-60kg.cm
خدمات OEM و ODM:	در دسترس
گواهینامه:	CE، ROHS، REACH
پیکربندی شفت:	D-cut، گرد یا نوع دیگر، طول شفت را می توان سفارشی کرد
مورد سفارشی سازی:	ولتاژ، سرعت، گشتاور، شفت
شرایط اضافی:	سیم سرب، کانکتور، رتبه IP

برنامه های کاربردی:

داده های موتور

مدل موتور	ولت نامی	بدون بار		بار				پایدار
	ولت نامی	جاری	سرعت	جاری	سرعت	گشتاور	توان خروجی	گشتاور	جاری
	V	mA	R / دقیقه	mA	R / دقیقه	gf • سانتی متر	W	gf • سانتی متر	mA
TT-555123000	12	≤ 140	3000	C800	2200	150	3.3	600	3000
TT-555124500	12	≤ 220	4500	≤ 1200	3300	220	7.2	880	4800
TT-555126000	12	≤ 350	6000	≤ 2000	4500	300	13.5	1200	6000
TT-555243000	24	≤ 70	3000	≤ 400	2200	150	3.3	600	1600
TT-555244500	24	≤ 110	4500	≤ 600	3300	220	7.2	880	3000
TT-555246000	24	≤ 180	6000	≤ 1000	4500	300	13.5	1200	4000
* توجه: این فقط داده های فنی معمولی است، نیاز ویژه را می توان سفارشی کرد.

چگونه موتور را با مشخصات خروجی گیربکس محاسبه کنیم؟

1. سرعت خروجی (بدون بار) = سرعت موتور (بدون بار) / نسبت کاهش

2. گشتاور خروجی = گشتاور موتور * نسبت کاهش * کارایی گیربکس

به عنوان مثال:

TT-555126000-36K

1. سرعت خروجی (بدون بار) = 6000 / 36≈167 RPM

2. گشتاور خروجی= 200*36*73%=5256gf.cm≈5.3kgf.cm≈0.52Nm

داده های گیربکس

تعداد مراحل	کاهش 3 مرحله ای	کاهش 4 مرحله ای	کاهش 5 مرحله ای
نرخ کاهش	36 ، 66 ، 94	149,196,211,277,394	624,830,1166
حداکثر گشتاور در حال اجرا	5 کیلوگرم سانتی متر	20 کیلوگرم سانتی متر	50 کیلوگرم سانتی متر
حداکثر گشتاور شکستن دنده	30 کیلوگرم سانتی متر	60 کیلوگرم سانتی متر	150 کیلوگرم سانتی متر
حداکثر راندمان چرخ دنده	٪۱۰۰	٪۱۰۰	٪۱۰۰
سایر نسبت کاهش لطفا با تلفن یا ایمیل به بخش مهندسی ما.

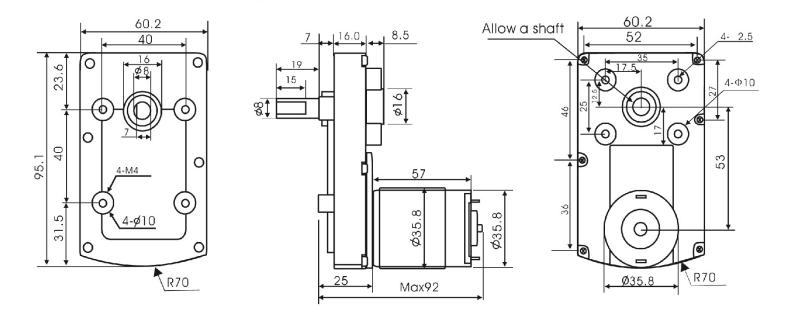

ابعاد مکانیکی

800

* توجه: قطعات موتور مانند اندازه شفت، رمزگذارها، کابل ها و کانکتورها را می توان سفارشی کرد.
