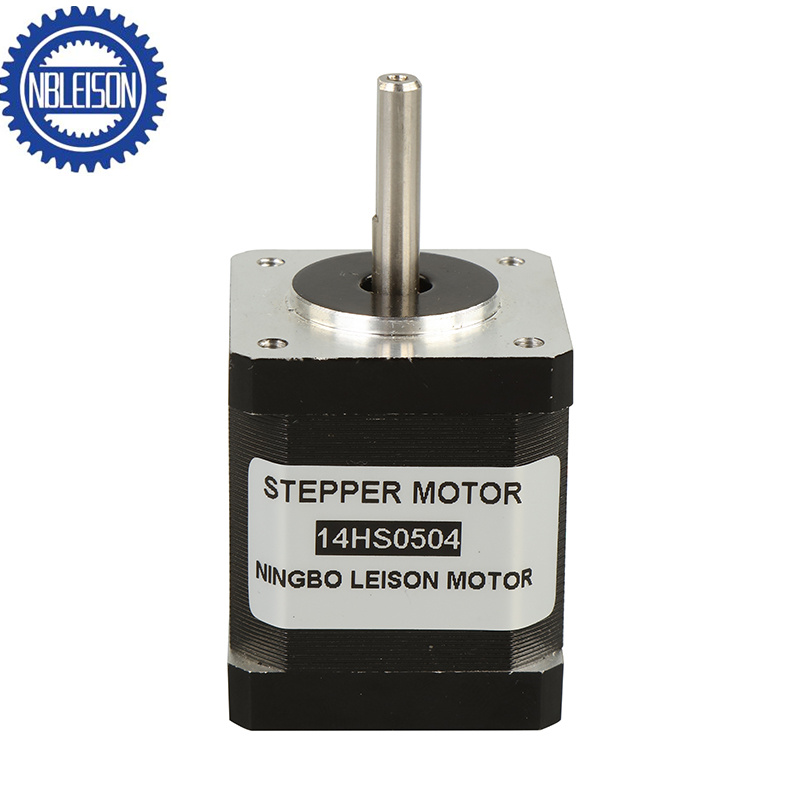

استپر موتور نما 14 1.8 درجه

برنامه های کاربردی:

چاپگر سه بعدی، ماشین حکاکی، دستگاه CNC، تجهیزات بسته بندی، سیستم روشنایی، تجهیزات مانیتورینگ، ماشین نساجی. ابزار تحلیلی پزشکی

شرح:

نام محصول	استپر موتور 14 درجه نما 1.8
نوع موتور	steppermotor
ساخت	نوع هیبرید
تعداد فازها	2 فاز
ابعاد موتور	35.3X35.3XL (mm)
نگه داشتن گشتاور	0.51 کیلوگرم سانتی متر-3.06 کیلوگرم سانتی متر
گام انقلاب	درجه 1.8
IP رتبه	IP40
دما عامل	-20 ℃ تا +50 ℃
کلاس عایق	کلاس B (130 درجه سانتیگراد)
خدمات نصب شده و ODM	در دسترس
گواهی نامه	CE، ROHS، REACH
رمز گذار	OK
پیکربندی شفت	D-cut، گرد یا نوع دیگر، طول شفت را می توان سفارشی کرد
مورد سفارشی سازی	ولتاژ، سرعت، گشتاور، شفت، رتبه IP
الزامات اضافی	سیم سرب، کانکتور، رمزگذار، ترمز یا سایر قطعات

برنامه های کاربردی:

داده های موتور

مدل	زاویه گام (°)	موتور طول (mm)	امتیاز جریان (A)	فاز مقاومت (Ω)	فاز اندوکتانس (mH)	گشتاور نگهداری (N.cmMin)	گشتاور مهار (N.cmMax)	اینرسی روتور (g.cm2)	سیم سربی (خیر)	وزن موتور (گرم)
14HY0404	1.8	20	0.4	22	16	5.0	0.5	9	4	90
14HY1402	1.8	26	0.8	4.2	4.5	10	0.6	10	4	110
14HY2420	1.8	28	0.46	20	14	12	0.8	11	4	120
14HY2402	1.8	28	0.8	5.0	5.0	12	0.8	11	4	120
14HY2630	1.8	28	0.4	30	11	9	0.8	11	6	120
14HY3401	1.8	34	0.42	25	32	18	1.0	13	4	160
14HY3402	1.8	34	0.8	6.5	9.8	18	1.0	13	4	160
14HY3630	1.8	34	0.4	30	22	12	1.0	13	6	160
14HY4402	1.8	42	0.8	10.5	13	22	1.5	22	4	200
14HY5402	1.8	52	0.8	14.0	26	30	2.0	26	4	230
توجه: این فقط داده های فنی معمولی است، نیاز خاص را می توان سفارشی کرد.

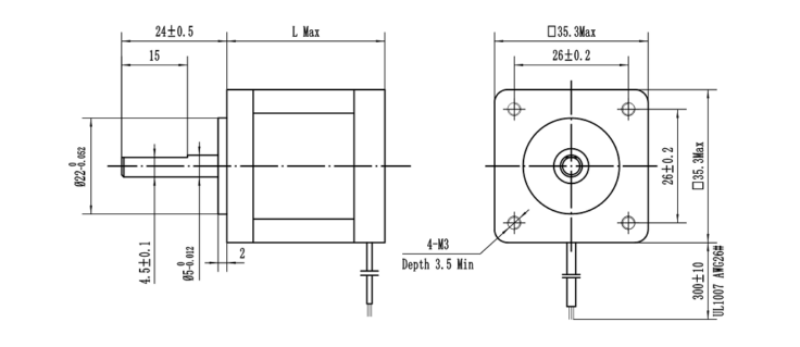

ابعاد مکانیکی


* توجه: قطعات موتور مانند اندازه شفت، کابل ها و کانکتورها را می توان سفارشی کرد.
