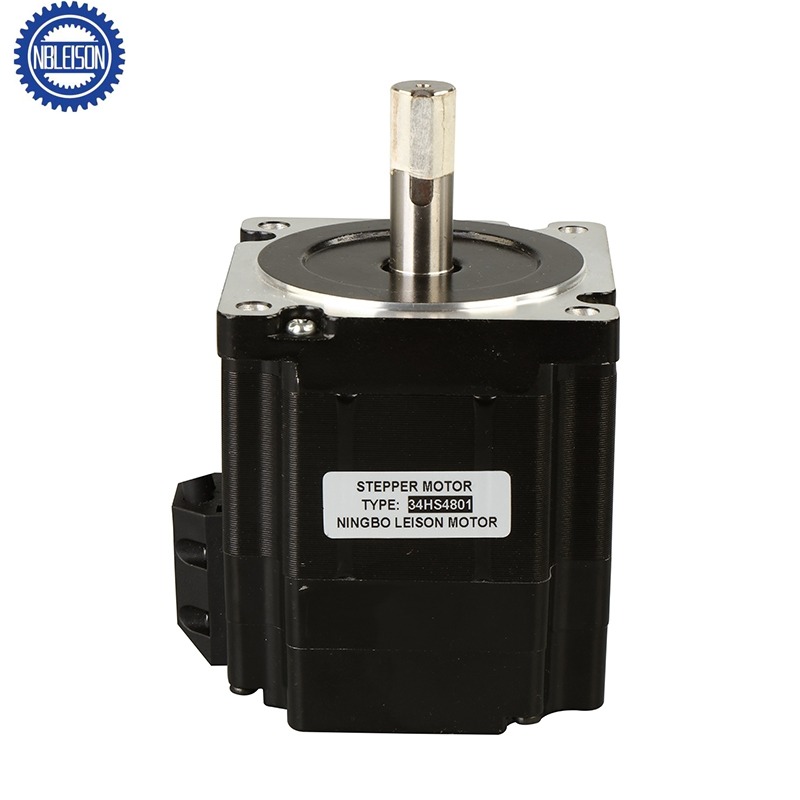

استپر موتور 34 درجه نما 1.8

برنامه های کاربردی:

چاپگر سه بعدی، ماشین حکاکی، دستگاه CNC، تجهیزات بسته بندی، سیستم روشنایی، تجهیزات مانیتورینگ، ماشین نساجی. ابزار تحلیلی پزشکی

شرح:

نام محصول	استپر موتور نما 34 1.8 درجه
نوع موتور	steppermotor
ساخت	نوع هیبرید
تعداد فازها	2 فاز
ابعاد موتور	86X86XL (mm)
نگه داشتن گشتاور	22.4 کیلوگرم سانتی متر-86.73 کیلوگرم سانتی متر
گام انقلاب	درجه 1.8
IP رتبه	IP40
دما عامل	-20 ℃ تا +50 ℃
کلاس عایق	کلاس B (130 درجه سانتیگراد)
خدمات نصب شده و ODM	در دسترس
گواهی نامه	CE، ROHS، REACH
رمز گذار	OK
پیکربندی شفت	D-cut، گرد یا نوع دیگر، طول شفت را می توان سفارشی کرد
مورد سفارشی سازی	ولتاژ، سرعت، گشتاور، شفت، رتبه IP
الزامات اضافی	سیم سرب، کانکتور، رمزگذار، ترمز یا سایر قطعات

برنامه های کاربردی:

داده های موتور

مدل	زاویه گام (°)	طول موتور (میلی متر)	جریان نامی (A)	مقاومت فاز (Ω)	اندوکتانس فاز (mH)	گشتاور نگهداری (N.cmMin)	گشتاور مهار (N.cmMax)	اینرسی روتور (g.cm2)	رهبری سیم (شماره)	موتور وزن (کیلوگرم)
34HS6801	1.8	66	4.0	0.6	1.6	220	5.5	0.85	8	2.0
34H86802	1.8	66	5.0	0.4	1.0	220	5.5	0.85	8	2.0
34HS6803	1.8	66	2.7	1.2	3.5	220	5.5	0.85	8	2.0
34HS8801	1.8	78	4.0	0.7	3.0	300	6.5	1.05	8	2.5
34HS8802	1.8	78	5.0	0.5	1.8	300	6.5	1.05	8	2.5
34HS8803	1.8	78	2.7	1.6	5.6	300	6.5	1.05	8	2.5
34HS9801	1.8	98	4.0	0.98	4.1	490	9.5	1.55	8	3.0
34HS9802	1.8	98	5.0	0.65	2.4	490	9.5	1.55	8	3.0
34HS9803	1.8	98	2.7	1.9	8.6	490	9.5	1.55	8	3.0
34HS4801	1.8	114	4.0	1.1	5.5	580	12.5	1.8	8	4.0
34HS4802	1.8	114	5.0	0.75	3.2	580	12.5	1.8	8	4.0
34HS4803	1.8	114	2.7	2.0	11.5	580	12.5	1.8	8	4.0
34HS2801	1.8	126	4.0	1.3	5.8	640	18.5	2.2	8	4.5
34HS2802	1.8	126	5.0	0.85	3.4	640	18.5	2.2	8	4.5
34HS2803	1.8	126	2.7	2.5	12.5	640	18.5	2.2	8	4.5
34HS5801	1.8	150	4.0	1.4	9.2	850	24.5	2.5	8	5.0
34HS5802	1.8	150	5.0	0.9	5.2	850	24.5	2.5	8	5.0
34HS5803	1.8	150	2.7	2.9	17.5	850	24.5	2.5	8	5.0
* توجه: این فقط داده های فنی معمولی است، نیاز خاص را می توان سفارشی کرد.

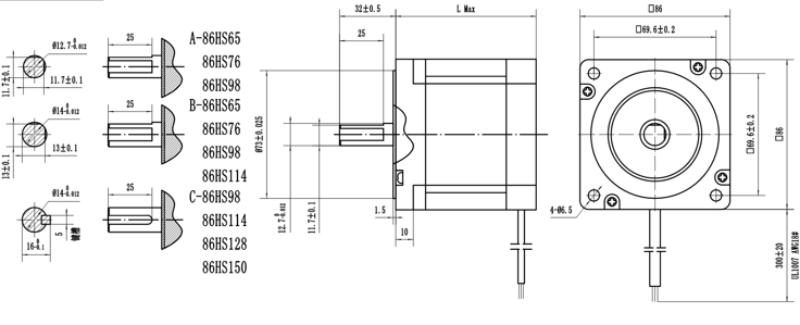

ابعاد مکانیکی

nema34

* توجه: قطعات موتور مانند اندازه شفت، کابل ها و کانکتورها را می توان سفارشی کرد.
