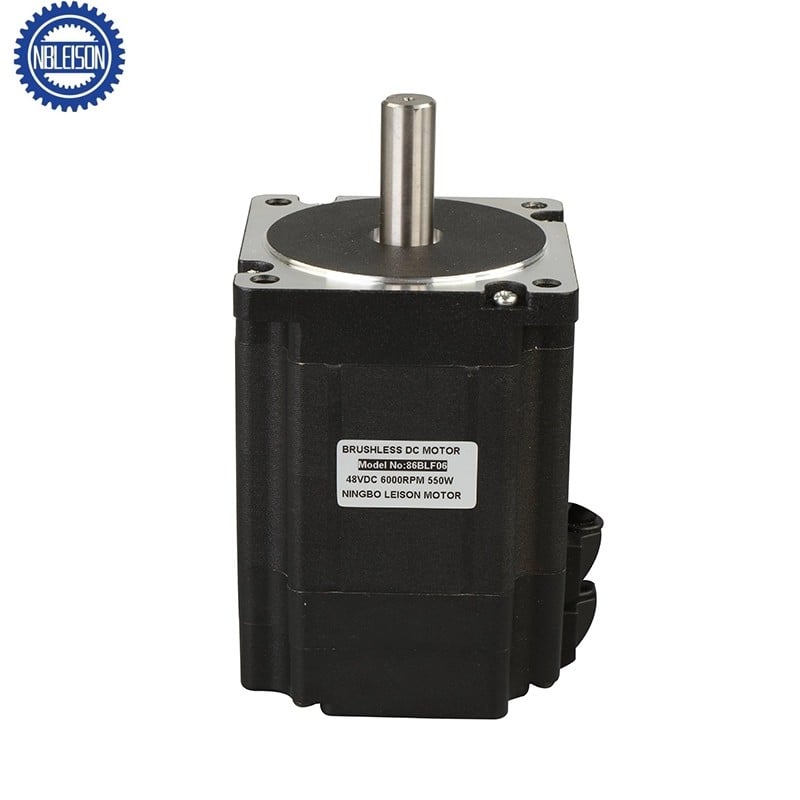

एलएस-86बीएलएफ डीसी ब्रशलेस मोटर भारत

आवेदन:

रोबोटिक्स, स्वचालन उपकरण, पैकेजिंग उपकरण, चिकित्सा उपकरण, सौर उपकरण, पंप, खाद्य प्रोसेसर, रोबोट लॉन घास काटने की मशीन आदि;

विवरण:

उत्पाद का नाम:	एलएस-86बीएलएफ डीसी ब्रशलेस मोटर
इंजन प्रकार:	रिंकल
निर्माण:	स्थायी चुंबक
खम्भों की संख्या:	8 या 4
बेरिंग के प्रकार:	बॉल बियरिंग
रेटेड वोल्टेज:	48V-220V
निर्धारित गति:	1000rpm से 5000rpm अनुकूलित
उत्पादन शक्ति:	110-660 डब्ल्यू
OEM और ODM सेवा:	उपलब्ध
प्रमाणपत्र:	सीई, आरओएचएस, पहुंच
एनकोडर:	OK
दस्ता विन्यास:	डी-कट, गोल या अन्य प्रकार, शाफ्ट की लंबाई को अनुकूलित किया जा सकता है
अनुकूलन आइटम:	वोल्टेज, गति, टॉर्क, शाफ्ट, आईपी रेटिंग
अतिरिक्त आवश्यकताएं:	लीड तार, कनेक्टर, एनकोडर, या अन्य भाग

आवेदन:

सामान्य विवरण

मोटर डेटा

आदर्श	खम्भों की संख्या	चरणों की संख्या	रेटेड वोल्टेज	निर्धारित गति	मूल्यांकन टोक़	मूल्यांकन वर्तमान	निर्गमन शक्ति	चोटी कंठी	मौजूदा शिखर	टॉर्क स्थिरांक	वापस ईएमएफ	रोटर जड़ता	शारीरिक लम्बाई	सामूहिक
आदर्श	खम्भों की संख्या	चरणों की संख्या	ग्राम रक्षा समिति	आरपीएम	एनएम	amps	वत्स	एनएम	amps	एनएम/एम्प्स	वी/केआरपीएम	जी.सी.एम.2	mm	kg
86बीएलएफ07	8	3	48	3000	2.1	22	660	6.3	55	0.116	12.2	1850	124	2.75
86बीएलएफ06			48	3000	1.8	18	550	5.4	46	0.115	12.0	1150	109	2.75
86बीएलएफ01			48	3000	1.4	14	440	4.2	38.0	0.115	12.0	1250	94	2.75
86बीएलएफ02			48	3000	1.05	9.6	330	3.2	29.0	0.115	12.0	950	81	2.2
86बीएलएफ03			48	3000	0.7	6.6	220	2.1	19.8	0.112	11.8	650	67	1.75
86बीएलएफ04			48	3000	0.35	3.9	110	1.05	10.8	0.11	11.5	350	57	1.1
* नोट: यह केवल विशिष्ट तकनीकी डेटा है, विशेष आवश्यकता को अनुकूलित किया जा सकता है।

सावधानी 1: पीक टॉर्क केवल प्रदर्शन गणना के उद्देश्य से प्रदान किया गया है। के पास संचालित करें, अन्यथा इस स्थिति में मोटर क्षतिग्रस्त हो जाएगी।

नोट: हॉल सेंसर बिजली आपूर्ति वोल्टेज +5 से +20VDC

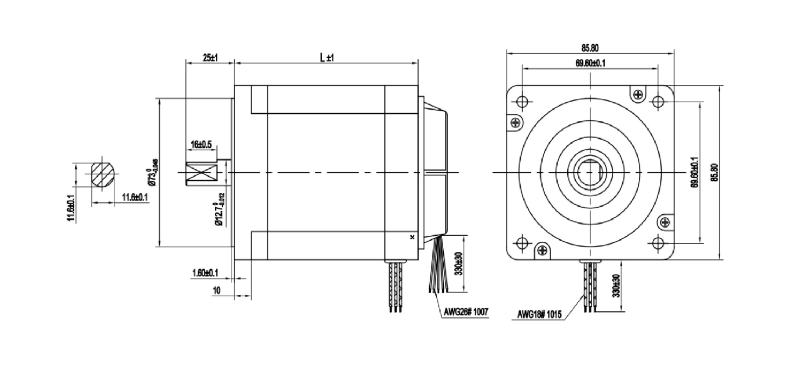

यांत्रिक आयाम

*नोट: मोटर पार्ट्स जैसे शाफ्ट आकार, एनकोडर, केबल और कनेक्टर को अनुकूलित किया जा सकता है।

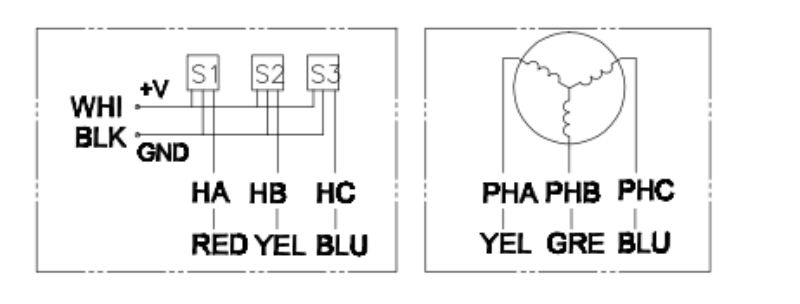

वायरिंग का नक्शा

* नोट: मोटर पार्ट्स जैसे शाफ्ट आकार, एनकोडर, केबल और कनेक्टर को अनुकूलित किया जा सकता है।
