होम> व्यास 61 मिमी-120 मिमी

सब

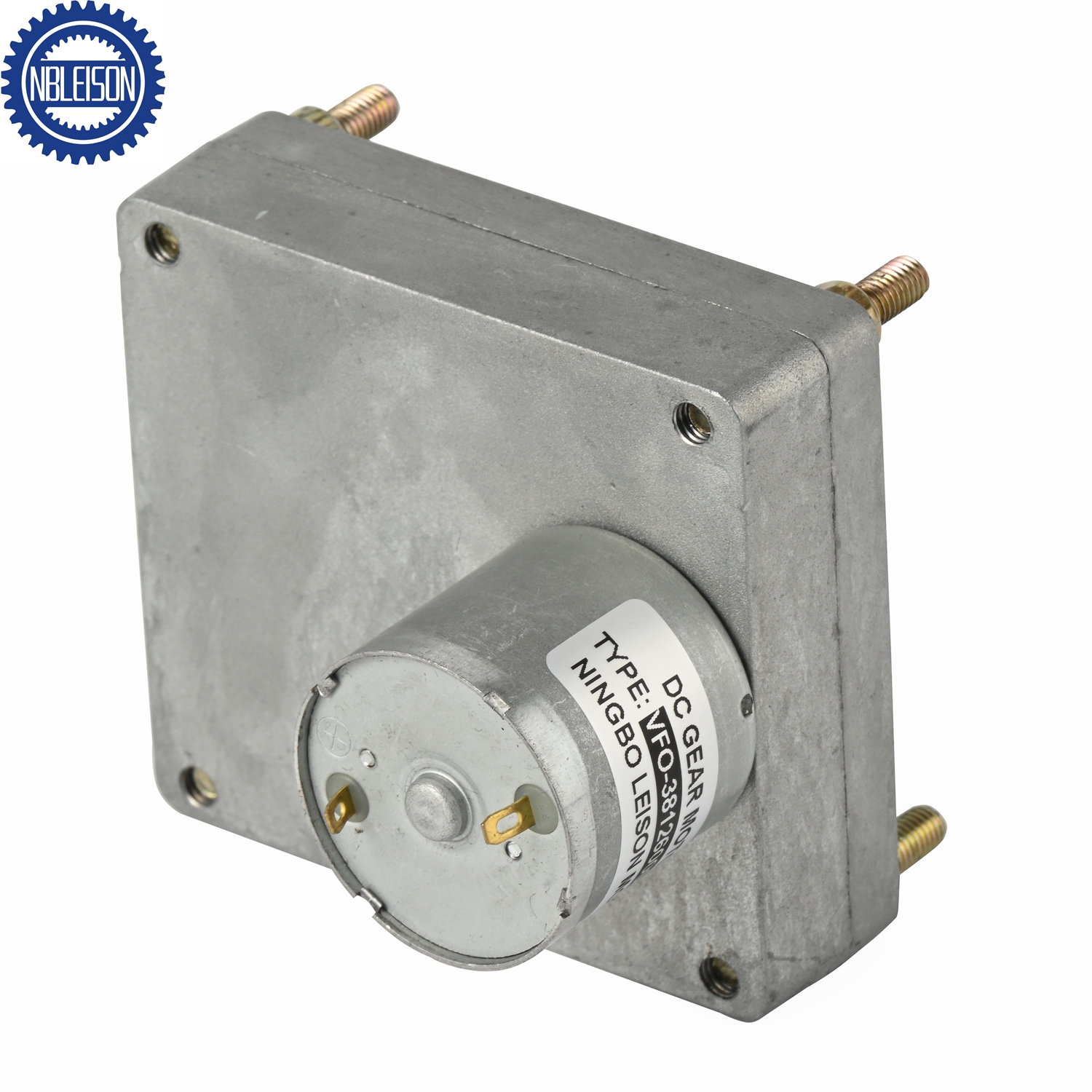

एलएस-वीएफओ38 डीसी गियर मोटर
एलएस-वीएफओ38 डीसी गियर मोटर

एलएस-वीएफओ38 डीसी गियर मोटर भारत

आवेदन:

रोबोटिक्स, स्मार्ट होम एप्लायंस सिस्टम, स्वचालित दरवाज़ा लॉक, चिकित्सा उपकरण, वेंडिंग मशीन, सौंदर्य उपकरण, बेबी कैब, कार्यालय स्वचालन, आदि।

विवरण:

उत्पाद का नाम एलएस-वीएफओ38 डीसी गियर मोटर
मोटर प्रकार कार्बन-ब्रश कम्यूटेटर
गियर का प्रकार स्पर गियरबॉक्स
गियरट्रेन सामग्री धातु गियर/पाउडर धातुकर्म गियर प्लास्टिक गियर
दिशा पर रोटेटी सीडब्ल्यू / CCW प्रतिवर्ती
रेटेड वोल्टेज 3V/5V/6V/9V/12V/18V/24V/36V/48V
निर्धारित गति 1rpm से 100rpm अनुकूलित
मूल्यांकन टोक़ 5किग्रा.सेमी-50किग्रा.सेमी
OEM और ODM सेवा उपलब्ध
प्रमाणपत्र सीई, आरओएचएस, पहुंच
एनकोडर चुंबकीय एनकोडर
दस्ता विन्यास डी-कट, कीवे, राउंड, हेक्सागोन, स्प्लिंड या अन्य प्रकार, शाफ्ट की लंबाई अनुकूलित की जा सकती है
अनुकूलन आइटम वोल्टेज, गति, टॉर्क, फ्लैंज, शाफ्ट, आईपी रेटिंग
अतिरिक्त जरूरतें लीड तार, कनेक्टर, कपलिंग, एनकोडर, या अन्य भाग

आवेदन:

रोबोटिक्स, स्मार्ट होम एप्लायंस सिस्टम, स्वचालित दरवाज़ा लॉक, चिकित्सा उपकरण, वेंडिंग मशीन, सौंदर्य उपकरण, बेबी कैब, कार्यालय स्वचालन, आदि।





मोटर डेटा





मोटर मॉडल

रेटेड वोल्ट.

भार रहित

भार

स्थिर

वर्तमान

गति

वर्तमान

गति

टोक़

निर्गमन शक्ति

टोक़

वर्तमान

V

mA

r / मिनट

mA

r / मिनट

प्रेमिका • सेमी

W

प्रेमिका • सेमी

mA

वीएफओ38123400

12

40

3400

180

2500

40

1.0

160

720

वीएफओ38124500

12

60

4500

350

3300

60

2.0

210

1400

वीएफओ38126000

12

70

6000

720

4500

80

3.6

300

2800

वीएफओ38243000

24

15

3000

80

2200

40

0.9

140

320

वीएफओ38244500

24

25

4500

180

3300

60

2.0

210

730

वीएफओ38246700

24

45

6700

360

4500

80

3.6

300

1400

* नोट: यह केवल विशिष्ट तकनीकी डेटा है, विशेष आवश्यकता को अनुकूलित किया जा सकता है।



गियरबॉक्स आउटपुट स्पेक्स के साथ मोटर की गणना कैसे करें?



1. आउटपुट स्पीड (नो-लोड)=मोटर स्पीड (नो-लोड)/रिडक्शन अनुपात

2. आउटपुट टॉर्क=मोटर टॉर्क*रिडक्शन रेशियो*गियरबॉक्स दक्षता



उदाहरण के लिए:

वीएफओ-38126000-212के


1. आउटपुट स्पीड (नो-लोड) = 6000/ 212≈28RPM

2. आउटपुट टॉर्क = 80* 212* 65%=11024gf.cm≈11kgf.cm≈1.08Nm





गियरबॉक्स डेटा





चरणों की संख्या

4 चरणों में कमी

5 चरणों में कमी

7 चरणों में कमी

न्यूनन का अनुपात

212,307,409

765,818,1105,1228

3061,4592,6632,9948

अधिकतम. चल रहा टॉर्क

1.5 किग्रा। सेमी

5 किग्रा। सेमी

10 किग्रा। सेमी

अधिकतम. गियर ब्रेकिंग टॉर्क

4.5 किग्रा। सेमी

15 किग्रा। सेमी

30 किग्रा। सेमी

अधिकतम गियरिंग दक्षता

65% तक

59% तक

48% तक

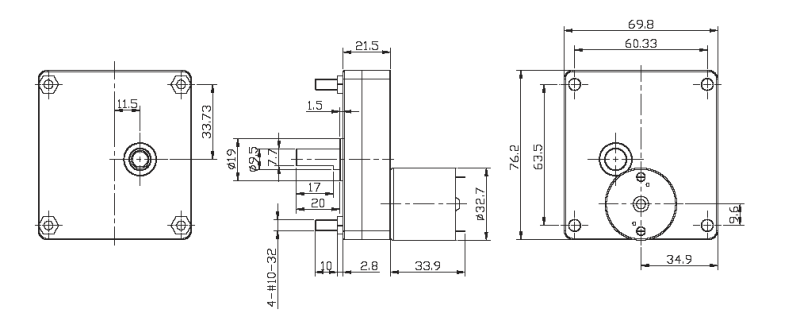

यांत्रिक आयाम








* नोट: मोटर के पुर्जे जैसे शाफ्ट का आकार, एनकोडर, केबल और कनेक्टर को अनुकूलित किया जा सकता है।
