aplikasi:
Robotika, Kunci pintu otomatis, Katup, Kotak lampu iklan, Mesin pemotong rumput robot, Peralatan optik, Tirai elektrik, Peralatan pengolahan air, Pelacak tenaga surya, Kereta golf, dll.
Deskripsi:

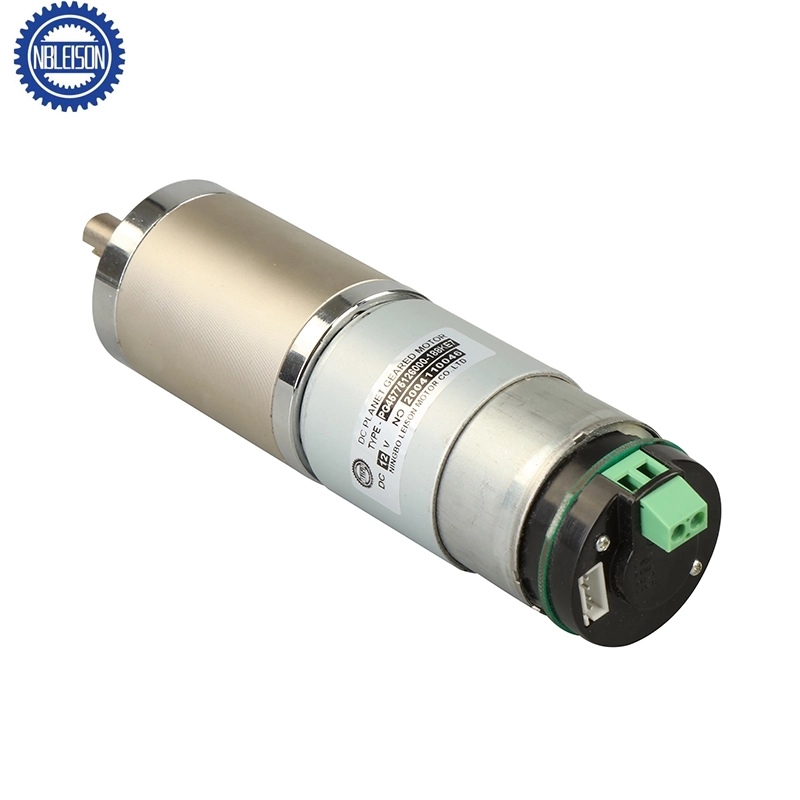

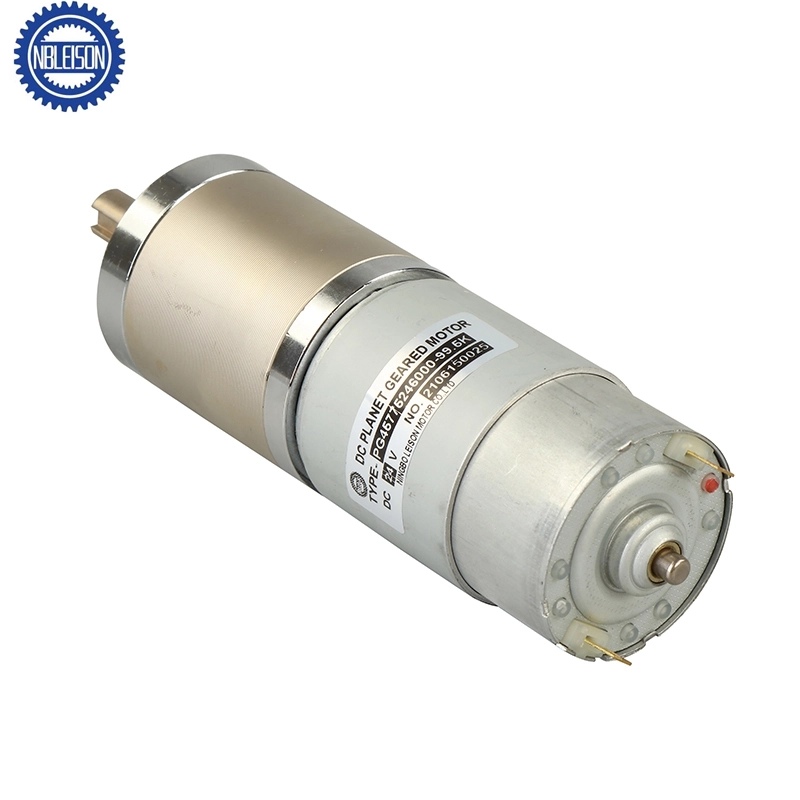

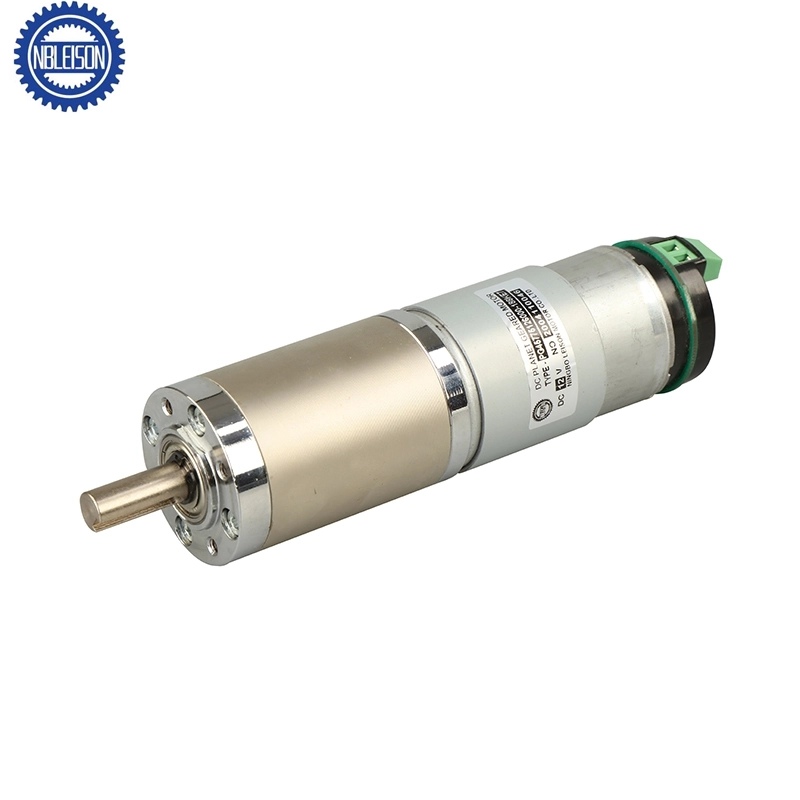

| Nama Produk: | Motor Roda Gigi Planet LS-PG45M775 Dc |
| Jenis mesin: | Komutator sikat karbon |
| Jenis roda gigi: | Gearhead planet roda gigi lurus |
| Diameter kotak roda gigi: | 45mm |
| Bahan rumah gearbox: | 1045 Baja |
| Bahan roda gigi: | Baja 40Cr, Metalurgi Serbuk, Perlengkapan Plastik |
| Bahan poros: | Baja 40Cr |
| Dukungan poros keluaran: | Bantalan Bola Ganda |
| Arah rotasi: | CW / CCW dapat dibalik |
| Tegangan Terperingkat: | 6V/9V/12V/18V/24V/36V/48V |
| Nilai Kecepatan: | 1rpm hingga 1500rpm disesuaikan |
| Dinilai torsi: | 50-200kgf.cm |
| Layanan OEM & ODM: | Tersedia |
| Sertifikat: | CE, ROHS, MENCAPAI |
| Pembuat enkode: | Encoder magnetik |
| Konfigurasi Poros: | D-cut, Keyway, Round, Hexagon, Splined atau tipe lainnya, panjang poros dapat disesuaikan |
| Barang penyesuaian: | tegangan, kecepatan, torsi, flensa, poros, peringkat IP |
| Persyaratan tambahan: | Kawat timah, konektor, kopling, encoder, atau bagian lainnya |
aplikasi:
Robotika, Kunci pintu otomatis, Katup, Kotak lampu iklan, Mesin pemotong rumput robot, Peralatan optik, Tirai elektrik, Peralatan pengolahan air, Pelacak tenaga surya, Kereta golf, dll.
| Data Kotak Roda Gigi |
| Jumlah tahapan | Pengurangan 1 tahap | Pengurangan 2 tahap | Pengurangan 3 tahap | Pengurangan 4 tahap | Pengurangan 5 tahap |
| Rasio pengurangan | 3.7 | 10.2, 13.7 19.2 | 32.5, 50.9 71.2.99.5 | 139, 188 , 264 369 , 516 | 699, 977 , 1367 1911 , 2672 , 3736 |
| Panjang gearbox "L" mm | 33.6 | 44.9 | 56.2 | 67.5 | 78.8 |
| Maks. Torsi Berjalan Gigi | 50 kgf-cm | 100 kgf-cm | 200 kgf-cm | 200 kgf-cm | 200 kgf-cm |
| Maks. Torsi Pemutus Gigi | 100 kgf-cm | 300 kgf-cm | 600 kgf-cm | 600 kgf-cm | 600 kgf-cm |
| Efisiensi roda gigi | 90% | 81% | 73% | 65% | 59% |
| Data Motorik |
| Nama Motor | Nilai Volt. V | Tanpa Beban | Beban Torsi | Torsi Kios | |||||
| terbaru | Kecepatan | terbaru | Kecepatan | Tenaga putaran | Power Output | Tenaga putaran | terbaru | ||
| mA | r / min | mA | r / min | gf.cm | W | gf.cm | A | ||
| RS-775123000 | 12 | ≤ 420 | 3000 | ≤ 1300 | 2430 | 408 | 10.4 | 2484 | 6.7 |
| RS-778124500 | 12 | ≤ 750 | 4500 | ≤ 2100 | 3710 | 476 | 17.6 | 2714 | 10.4 |
| RS-775126000 | 12 | ≤ 1300 | 6000 | ≤ 3500 | 5195 | 478 | 25.5 | 3129 | 18.6 |
| RS-775243000 | 24 | ≤ 210 | 3000 | ≤ 600 | 2590 | 364 | 9.87 | 2050 | 3.2 |
| RS-775244500 | 24 | ≤ 480 | 4500 | ≤ 1300 | 3850 | 482 | 18.5 | 3335 | 5.3 |
| RS-775246000 | 24 | ≤ 630 | 6000 | ≤ 2100 | 5233 | 574 | 30.8 | 4565 | 12.1 |
| *Catatan: Ini hanya data teknis biasa, persyaratan khusus dapat disesuaikan. | |||||||||

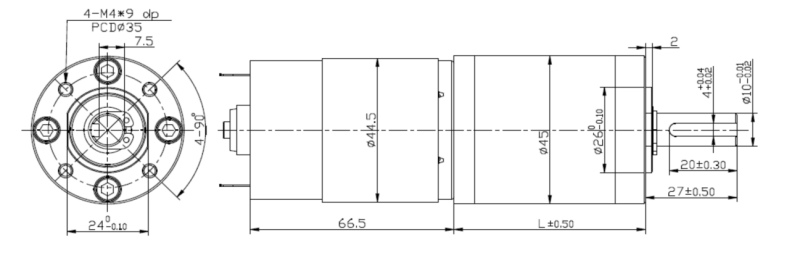

| Dimensi Mekanis |
*Catatan: Bagian motor seperti ukuran poros, encoder, kabel & konektor dapat disesuaikan.
