toepassingen:
Robotica, automatiseringsapparatuur, verpakkingsapparatuur, medische apparatuur, zonne-energie-apparatuur, pompen, keukenmachines, robotgrasmaaiers, enz.
Beschrijving:

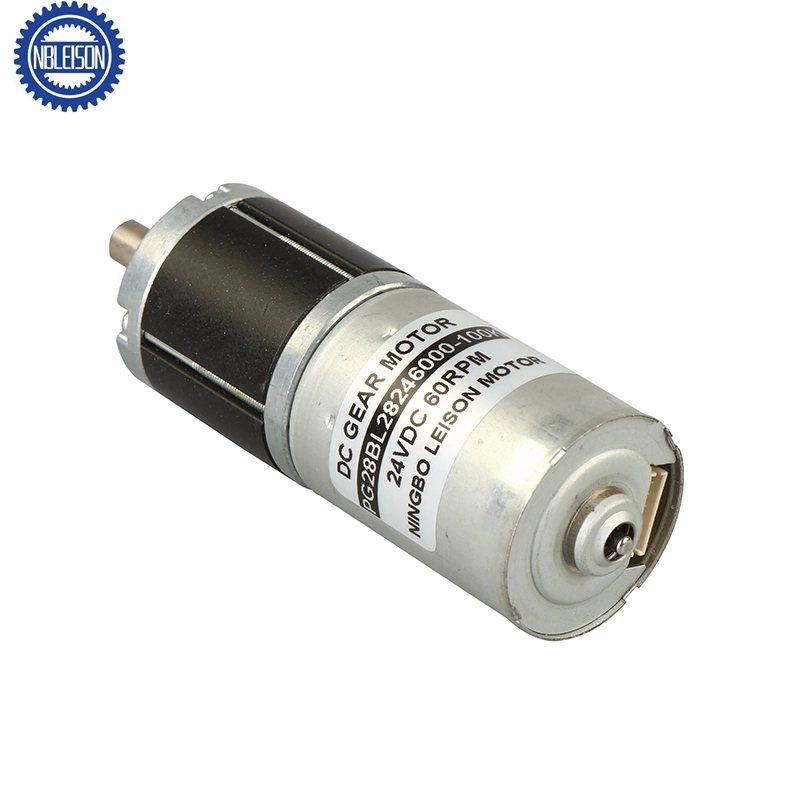

| Productnaam: | LS-PG28BL28 DC planetaire reductiemotor |
| Motortype: | Koolborstelloze commutator |
| Type versnelling: | Planeettandwielkast met rechte tandwielen |
| Versnellingsbakdiameter: | 28mm |
| Materiaal versnellingsbakbehuizing: | 1045 Steel |
| Materiaal tandwieltrein: | 40Cr-staal, poedermetallurgie, kunststof tandwielen |
| Materiaal schacht: | 40Cr staal |
| Ondersteuning uitgaande as: | Glijlager |
| Draairichting: | CW / CCW omkeerbaar |
| Nominale spanning: | 6V/9V/12V/18V/24V/36V/48V |
| Nominale snelheid: | 1 tpm tot 1500 tpm aangepast |
| Nominale koppel: | 10-100 kgf.cm |
| OEM & ODM Service: | Beschikbaar |
| Certificaat: | CE, ROHS, BEREIK |
| encoder: | Magnetische encoder |
| Asconfiguratie: | D-cut, spiebaan, rond, zeshoek, splined of ander type, aslengte kan worden aangepast |
| Aanpassingsitem: | Spanning, snelheid, koppel, flens, as, IP-waarde |
| Aanvullende vereisten: | Looddraad, connector, koppeling, encoder of andere onderdelen |
toepassingen:
Robotica, automatiseringsapparatuur, verpakkingsapparatuur, medische apparatuur, zonne-energie-apparatuur, pompen, keukenmachines, robotgrasmaaiers, enz.
| Versnellingsbakgegevens |
| Aantal fasen | 1 fase reductie | 2 fasen reductie | 3 fasen reductie | 4 fasen reductie | 5 fasen reductie |
| Reductieverhouding | 3.3, 4.6 | 11.2, 15.5, 21.5 | 37.7, 52.1, 72, 100, | 126, 174, 241, 334, 462, | 423, 585, 810, 1120, 1549, 2142, |
| Versnellingsbaklengte "L" mm | 20.2 | 25.9 | 31.7 | 37.5 | 43.3 |
| Max. Draaimoment | 10.0Kgf-cm | 20.0Kgf-cm | 50Kgf-cm | 50Kgf-cm | 50Kgf-cm |
| Max. Hoogte Schakelmoment | 20.0Kgf-cm | 60.0Kgf-cm | 150Kgf-cm | 150Kgf-cm | 150Kgf-cm |
| Overbrengingsefficiëntie | 90% | 81% | 73% | 65% | 59% |
| Motorgegevens: |
| Motor naam | Nominale Volt V | Geen lading | Koppel laden | Staalkoppel | |||||
| Actueel | Snelheid | Actueel | Snelheid | Koppel | uitgangsvermogen | Koppel | Actueel | ||
| mA | r / min | mA | r / min | gf.cm | W | gf.cm | mA | ||
| BL28-246000 | 24 | ≤ 90 | 6000 | ≤ 270 | 5152 | 79.3 | 4.1 | 507 | 1380 |
| BL28-126000 | 12 | ≤ 100 | 6000 | ≤ 280 | 5157 | 80.7 | 4.3 | 515 | 1383 |
| *Opmerking: het zijn alleen typische technische gegevens, speciale vereisten kunnen op maat worden gemaakt. | |||||||||

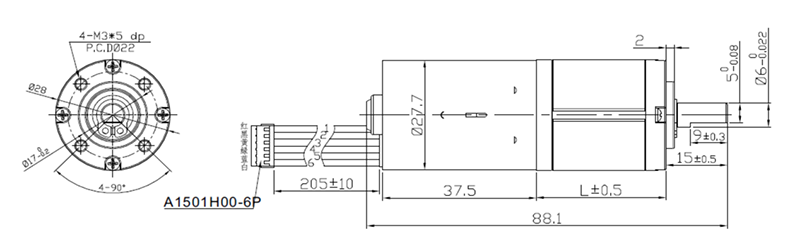

| Mechanische afmeting |
* Opmerking: De motoronderdelen zoals asmaat, encoders, kabels en connectoren kunnen worden aangepast.
