toepassingen:
Robotica, automatiseringsapparatuur, verpakkingsapparatuur, medische apparatuur, zonne-energie-apparatuur, pompen, keukenmachines, robotgrasmaaiers, enz.
Beschrijving:

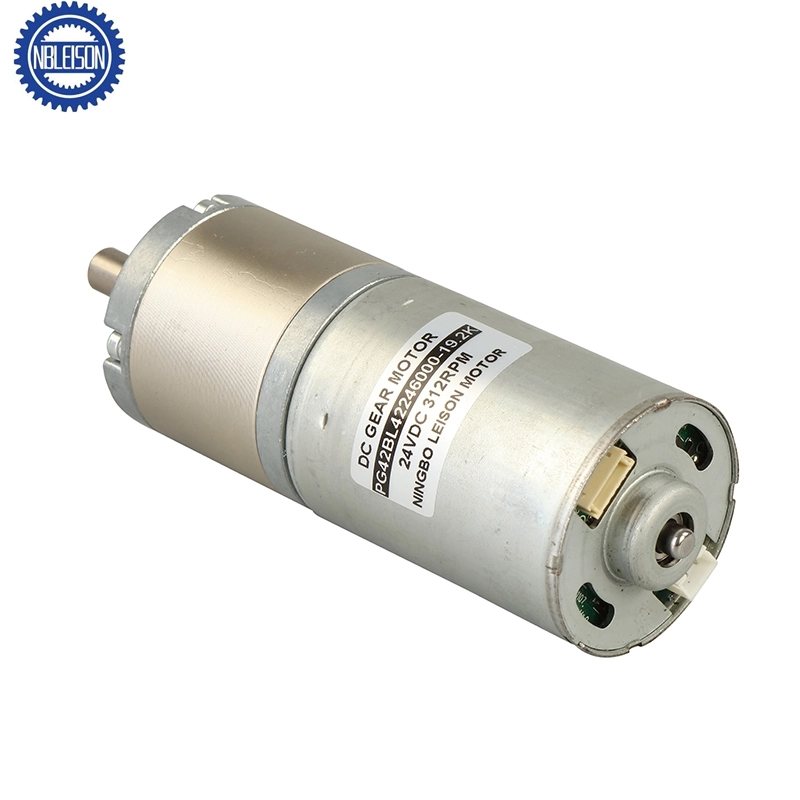

| Productnaam: | LS-PG42BL42 DC planetaire reductiemotor |
| Motortype: | koolborstelloze commutator |
| Type versnelling: | Planeettandwielkast met rechte tandwielen |
| Versnellingsbakdiameter: | 42mm |
| Materiaal versnellingsbakbehuizing: | 1045 Steel |
| Materiaal tandwieltrein: | 40Cr staal, poedermetallurgie, kunststof tandwielen |
| Materiaal schacht: | 40Cr staal |
| Ondersteuning uitgaande as: | Glijlager |
| Draairichting: | CW / CCW omkeerbaar |
| Nominale spanning: | 6V/9V/12V/18V/24V/36V/48V |
| Nominale snelheid: | 1 tpm tot 1500 tpm aangepast |
| Nominale koppel: | 10kgf.cm-100kgf.cm |
| OEM & ODM Service: | Beschikbaar |
| Certificaat: | CE, ROHS, BEREIK |
| encoder: | Magnetische encoder |
| Asconfiguratie: | D-cut, spiebaan, rond, zeshoek, splined of ander type, aslengte kan worden aangepast |
| Aanpassingsitem: | spanning, snelheid, koppel, flens, as, IP-waarde |
| Aanvullende vereisten: | Looddraad, connector, koppeling, encoder of andere onderdelen |
toepassingen:
Robotica, automatiseringsapparatuur, verpakkingsapparatuur, medische apparatuur, zonne-energie-apparatuur, pompen, keukenmachines, robotgrasmaaiers, enz.
| Versnellingsbakgegevens |
| Aantal fasen | 1 fasen reductie | 2 fasen reductie | 3 fasen reductie | 4 fasen reductie | 5 fasen reductie |
| Reductieverhouding | 3.7, | 10.2, 13.7, 19.2, | 32.5, 50.9, 71.2, 99.5, | 139, 188, 264, 369, 516, | 699, 977, 1367, 1911, 2672, 3736, |
| Versnellingsbaklengte "L" mm | 31.8 | 43.1 | 54.4 | 65.7 | 77 |
| Max. Draaimoment | 50 kgf • cm | 100 kgf • cm | 200 kgf • cm | 200 kgf • cm | 200 kgf • cm |
| Max. Hoogte Schakelmoment | 150 kgf • cm | 300 kgf • cm | 300 kgf • cm | 600 kgf • cm | 600 kgf • cm |
| Overbrengingsefficiëntie | 90% | 81% | 73% | 65% | 59% |
| Motor naam | Nominale volt. V | Geen lading | Koppel laden | Staalkoppel | |||||
| Actueel | Snelheid | Actueel | Snelheid | Koppel | uitgangsvermogen | Koppel | Actueel | ||
| mA | r / min | mA | r / min | gf · cm | W | gf · cm | A | ||
| BL42-246000 | 24 | ≤ 280 | 6000 | ≤ 2027 | 4932 | 720 | 38.5 | 5889 | 14.59 |
| BL42-126000 | 12 | ≤ 350 | 6000 | ≤ 2223 | 5155 | 795 | 42.1 | 5785 | 13.96 |
| *Opmerking: het zijn alleen typische technische gegevens, speciale vereisten kunnen op maat worden gemaakt. | |||||||||

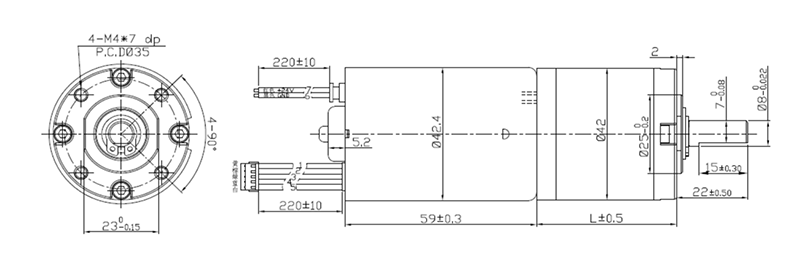

| Mechanische afmeting |
* Opmerking: De motoronderdelen zoals asmaat, encoders, kabels en connectoren kunnen worden aangepast.
